CAD圖紙打印功能是大家經常用到的，也是CAD軟件的必備功能，盡管現在CAD軟件的打印功能已經很簡化了，使用很簡單也很方便，但是大家在打印CAD圖紙的時候依然會出現一些問題，比如標題中提到的打印預覽是空白的，打印時如何讓圖紙居中布滿A4紙等等，這些問題該怎么解決，我們今天就來分析一下吧！

打印預覽是空白，很有可能是因為選擇的打印范圍中并沒有內容，而解決打印范圍中沒有內容的方法就是在打印時讓圖紙居中打印并布滿A4紙，那么如何實現打印是圖紙居中布滿A4紙呢，主要是要合理的選擇打印的范圍，在這里我們提供三種范圍可供選擇，一種是打印范圍為當前視圖，一種是打印范圍為窗口，還有一種打印范圍是全圖。

接下來我們分別來說說這三種打印范圍如何來實現圖紙居中布滿A4紙，首先，我們來說說當前視圖打印。

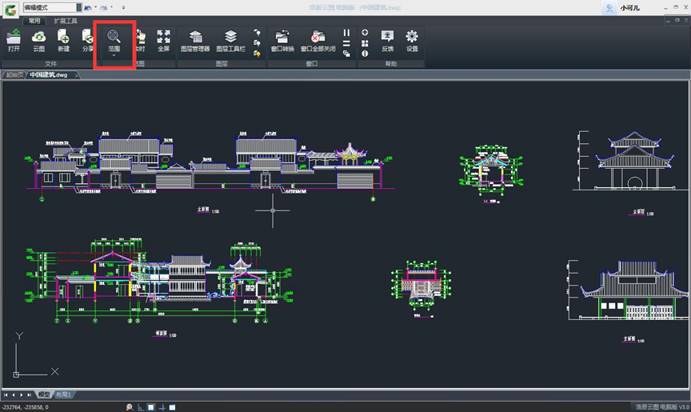

要使得當前視圖打印可以居中布滿A4紙，首先必須要使得當前視圖中的圖紙本身就是居中布滿整個頁面的，這個時候我們就需要用到范圍功能，范圍功能的作用就是使得圖紙上的所有內容都完整的顯示在界面上，如下圖所示：

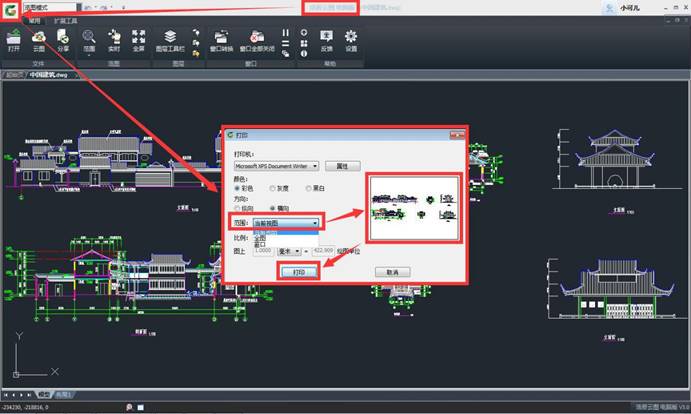

一旦圖紙上的所有內容都顯示在界面上之后我們打印的時候直接選擇打印范圍為當前視圖就可以滿足圖紙居中打印并布滿A4紙的需求了，如下圖所示：

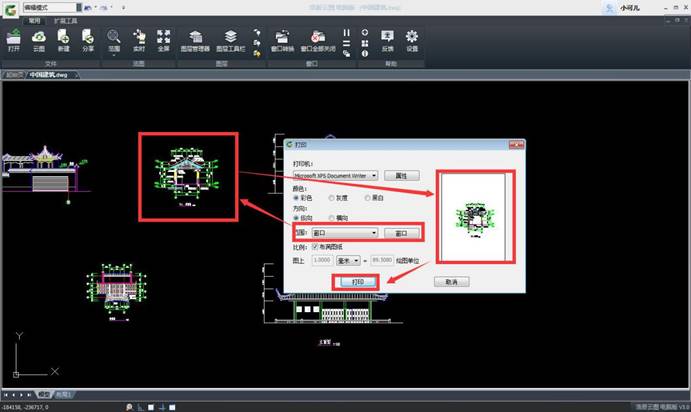

第二個我們來說說范圍打印如何來實現圖紙居中打印并布滿A4紙？范圍打印顧名思義就是要設置打印的范圍，在CAD軟件中這個范圍是由我們自己進行框選的，我們選擇范圍打印之后，自己在界面上進行框選打印的范圍，我們選擇的是什么范圍，打印出來就是哪些內容，如下圖所示：

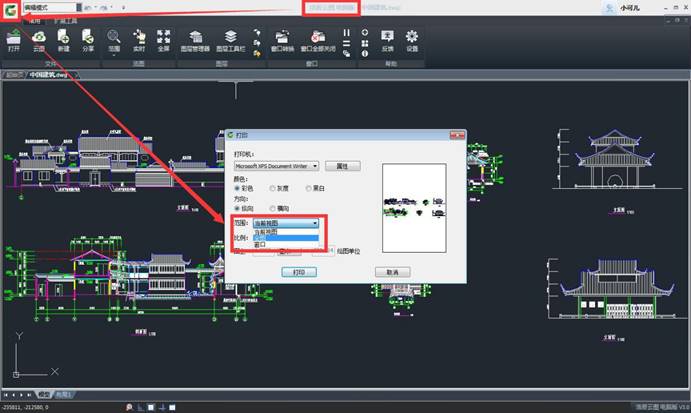

最后我們來說說全圖打印吧，全圖打印其實是最簡單的，就是直接可以將整個圖紙中的內容進行打印，和第一種方式有點像，只不過第一種方式還可以將當前視圖調整為單個的內容，而全圖打印直接就是將整張圖紙上的內容都進行圖紙居中打印并布滿A4紙了，如下圖所示：

特別說明：上面的全圖打印和第一種的當前范圍打印中使用的范圍功能查看全圖都必須保證圖紙中沒有其他亂七八糟的東西存在，因為一旦在繪圖的時候在其他角落或者什么位置留下了線條或者點點，選擇全圖的時候都會被包含在內，這種情況下要么會導致有用的圖紙顯示的很小（與沒用的線條相隔太遠），要么就直接導致打印出來的什么都看不清（垃圾太多，致使有用的圖紙縮小為一個點）。

因此建議大家繪圖的時候一定要注意，不要帶太多的垃圾，如果不慎有無用的東西在圖紙中，請使用范圍功能，查看之后進行刪除。
