摘要

為了便于看圖，作好生產準備工作、管理圖樣和零件或編制其它技術文件，常常需要在圖紙上對每個零件進行編號，在浩辰CAD機械軟件中，提供了豐富的標注序號功能。

正文

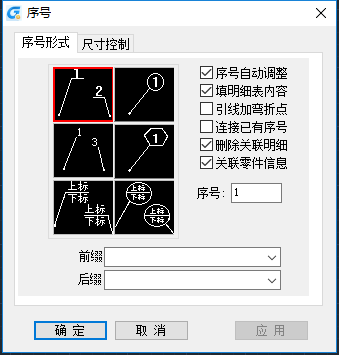

在浩辰CAD機械軟件中，調用菜單欄【浩辰機械】→【序號/明細表】→【序號】或輸入“XH”命令，就會彈出如下圖1所示對話框。可以選擇以下六種序號形式對各零件進行序號標注。

A．序號自動調整：當有重復序號標注時，自動調整其后的序號，相當于序號的自動插入。“序號自動調整”不選擇時，則進行序號的重復標注，相當于在不同視圖對同一零件進行重復標注。

B．填明細表內容：復選該項時，在放置序號引出點時，彈出“明細表編輯”對話框，此時可直接輸入此序號所對應的明細表內容，點擊【保存】按鈕，將記錄到隨后生成的明細表中。

C．引線加彎折點：復選該項時，序號引出線可以彎折一次。

D．連續已有序號：復選該項時，進行序號連續標注，其序號插入位置由鼠標點取的位置和鼠標拖動牽引的方向確定。

E．刪除關聯明細：當刪除復選該項所生成的標注序號時，明細表中將自動刪除序號所對應的明細。

F．關聯零件信息：當圖中有直接從零件庫插入的零件時，勾選這個選項，序號連接到那個零件時，能夠自動生成那個零件的相應明細。

G．序號：本次序號標注的值，系統會根據最近標注的序號值進行累加顯示，可以在此修改為合適的序號標注值。

H．前后綴：其他標注類型的文字可以添加前后綴。

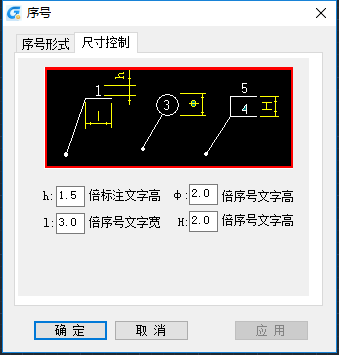

I．尺 寸 控 制：如果需要控制尺寸形式，可以點取“尺寸控制”頁，顯示“序號-尺寸控制”界面，如下圖2所示。可以根據自己的設計習慣修改序號的大小。標注文字字高是指尺寸標注中的字高，可以修改尺寸標注式樣中的文字高度。

1．在執行標注序號前，可以先進行主圖框設定，這樣就可以把一些具體的信息寫入到明細表生成圖紙，圖紙生成和設定主圖框操作參考第二章內容進行操作。

2．在用鼠標拖動標注線以確定序號放置點的過程中，可以點擊鼠標右鍵以改變序號引出方向。

3．當進行序號的連續標注時，需要一個已存在的序號作為基準序號，否則不能生成。

4. 在明細表生成之后，每添加一個序號，系統都會在明細表多增加一行。
