摘要：

浩辰CAD看圖王提供標坐標功能，可以標注出總圖中的坐標值。

正文：

自從浩辰CAD看圖王提供了測坐標功能后，有很多用戶想要標坐標功能。

標坐標功能可能主要服務總圖中需要標出坐標值的用戶。

標坐標功能在哪里呢？

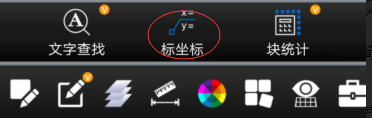

啟動浩辰CAD看圖王，打開一張DWG圖紙，高級制圖模式下，點擊一級菜單上的“工具箱”，二級菜單的第二個就是標坐標：

標坐標怎么用啊？

操作步驟：

Step1：指定坐標點；

Step2：如無需修改坐標系或北向角度，可以跳過。

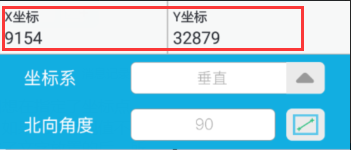

在選項面板中可修改坐標系和北向角度。

坐標系一欄顯示當前坐標系，如需切換可點擊切換。

北向角確定X方向。默認北向角度為90°， 如需修改北向角度，可點擊修改，也可點擊圖標在屏幕上指定兩點確定北向角度。

指定坐標點后，在面板上方臨時顯示該點的X和Y坐標值。調整點的位置，或修改面板上的選項，更新該點的坐標值。

Step3：指定坐標的文字位置，命令完成。

新創建的標注結果所在圖層名稱為：gcad_coordinate，可通過圖層開關控制坐標值的顯示和隱藏。
