摘要：

多聯機的室內機和室外機繪制好后可以進行多聯機設備的連接定義，該功能定義水管連接數據及風管連接點信息。這些定義的點是水管和設備自己動連接時候的設備引出點。負荷分配則可以給多聯機設備分配好負荷。本文介紹暖通畫圖必知，浩辰多聯機設備的連接定義和負荷分配

正文：

設備連接定義

菜  單：[多聯機]→[多聯機設備]→[設備連接定義]

功  能：在設備定義水管管連接數據及風管連接點信息,便于水管及風管從設備上引出,和水管與設備的自動連接

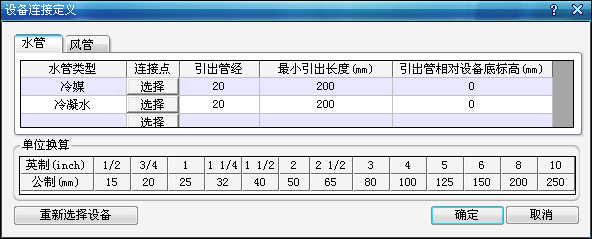

1．選擇定義的圖塊,“設備連接定義”對話框中可設置風管連接位置，方向,尺寸及水管連接位置方向,管徑等；

2．定義時,首先選擇水管類型或風管類型,圖中點取連接點和方向點,管道標高值(指管道或風管中心距設備底部的高度),默認管徑或風管尺寸值,最小伸出長度值(圖紙尺寸)；

多聯機設備負荷分配

菜  單：[多聯機]→[多聯機設備]→[設備負荷分配]

功  能：分配多聯機設備的冷熱負荷

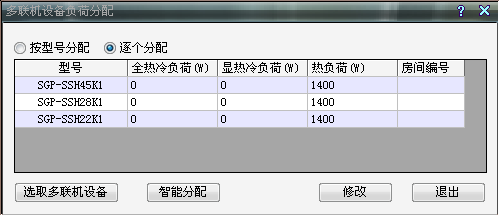

框選需要進行負荷分配的設備，彈出對話框，如圖示：

1．手動按型號分配，框選需要分配的多聯機設備后，自動以型號為參考，列出框選設備的所有型號，并統一按型號分配實際負荷；

2．手動逐個分配，框選需要分配的多聯機設備后，列表形式顯示所有設備，逐個輸入實際負荷；逐個分配時可以點擊“軟件智能分配”（需要負荷計算自動布置房間編號的支持）自動填寫設備的全冷負荷、顯冷負荷、熱負荷、房間編號；

多聯機設備標注

菜  單：[多聯機]→[多聯機設備]→[設備標注]

功  能：標注設備型號

命令行提示：請選插入點:

框選需要標注的設備，選擇在圖中的插入點，標注的文字屬性取自“系統設置”；
