摘要：

CAD建筑設計中總是有很多的規定尺寸，本文整理了CAD建筑設計中常用的一些尺寸說明，包含門、窗、過道、女兒墻、電梯、自動扶梯、底下停車庫、停車場、浴廁等，希望對大家有用。

正文：

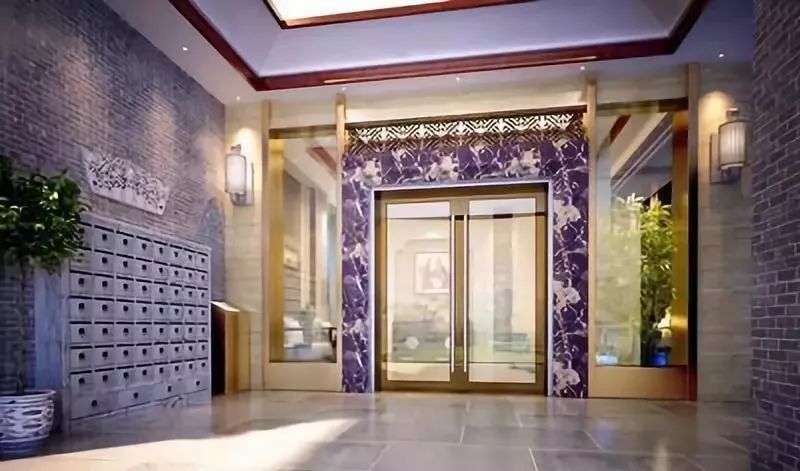

關鍵詞：門高

供人通行的門，高度一般不低于 2m，再高也以不宜超過 2.4m，否則有空洞感，門扇制作也需特別加強。如造型、通風、采光需要時，可在門上加腰窗，其高度從 0.4m 起，但也不宜過高。

供車輛或設備通過的門，要根據具體情況決定，其高度宜較車輛或設備高出 0.3～0.5m,以免車輛因顛簸或設備需要墊滾筒搬運時碰撞門框。至于各類車輛通行的凈空要求，要查閱相應的規范。

如果是體育場館、展覽廳堂之類大體量、大空間的建筑物，需要設置超尺度的門時，可在大門扇上加設常規尺寸的附門，供大門勿需開啟時，人們可以通行。

現今建筑內各種設備管井的檢查門頗多，它不是經常通過的地方，所以一般上框高與普通門齊或還低一些， 下邊還留有與踢腳線同高的門檻，其凈高就不必拘泥于 2m，1.5m 左右即可。

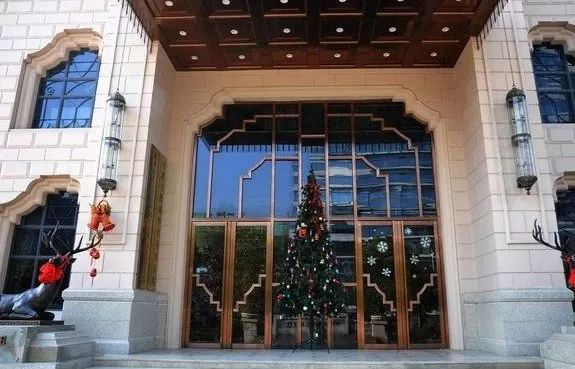

關鍵詞：門寬

一般住宅分戶門 0.9～1m，分室門 0.8～0.9m，廚房門 0.8m 左右，衛生間門 0.7～0.8m，由于考慮現代家具的搬入，現今多取上限尺寸。

公共建筑的門寬一般單扇門 1m，雙扇門 1.2～1.8m，再寬就要考慮門扇的制作，雙扇門或多扇門的門扇寬以 0.6～1.0m 為宜。

供安全疏散的太平門的寬度，要根據計算和規范（有關防火規范）規定設置。管道并供檢修的門，寬度一般為 0.6m。

供機動車或設備通過的門，除其自身寬度外，每邊也直留出 0.3～0.5m 的空隙。附帶說一下，供檢修的"人孔"其尺寸也不宜小于 0.6m×0.6m。

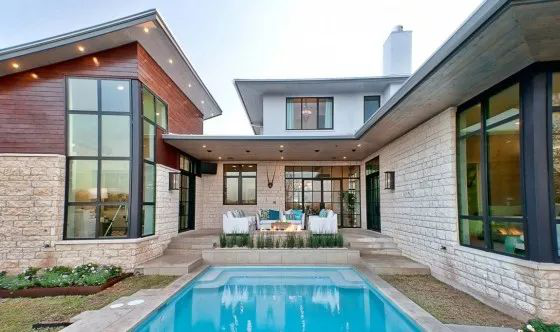

關鍵詞：窗的尺寸

1. 窗高：

一般住宅建筑中，窗的高度為 1.5m，加上窗臺高 0.9m，則窗頂距樓面 2.4m，還留有 0.4m 的結構高度。在公共建筑中，窗臺高度由 1.0～1.8m 不等，開向公共走道的窗扇，其底面高度不應低于 2.0m。

至于窗的高度則根據采光、通風、空間形象等要求來決定，但要注意過高窗戶的剛度問題，必要時要加設橫梁或"拼樘"。此外，窗臺高低于 0.8m 時，應采取防護措施。

現代玻璃幕墻中，整塊玻璃的高度有的已超過 7.2m，那已不屬于一般窗戶的范圍了。

2. 窗寬：

窗寬一般由 0.6m 開始，寬到構成"帶窗"，但要注意采用通寬的帶窗時，左右隔壁房間的隔聲問題以及推拉窗扇的滑動范圍問題，也要注意全開間的窗寬會造成橫墻面上的炫光，對教室、展覽室都是不合適的。

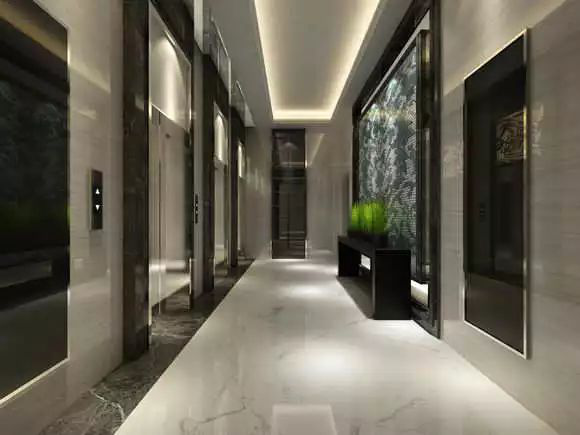

關鍵詞：過道

1. 過道寬：

最窄的走道應該是住宅中通往輔助房間的過道，按《住宅建筑設計規范》（GBJ96-86）規定，其凈寬不應小于 0.8m，這是"單行線"，一般只允許一個人通過。

規范規定住宅中通往臥室、起居室的過道凈寬不宜小于 1.0m 的寬度，也只是一人正行，另一人側身相讓的尺寸。這個尺寸用"不宜小于"是考慮到磚混建筑中，0.24m 墻，1.2m 中距的過道，凈空只有 0.96m，不足 1.0m 考慮的。

高層住宅的外走道和公共建筑的過道的凈寬，一般都大于 1.2m，以滿足兩人并行的寬度。通常其兩側墻中距由 1.5～2.4m，再寬則是兼有其他功能的過道，如課間活動、候診等等。至于大型公共建筑人流如潮的過道，那就要根據使用性質和疏散要求來決定它的寬度了。

還需要補充說明的是，過道的長短，是否采光等因素都對過道的寬度起到相當的影響作用，一般長的、暗的、雙側有房間或墻壁的過道，都要適當寬一點或采取變換寬窄的手法加以處理， 避免又長、又黑、又悶、又窄的過道，但也不能無原則加寬，白白浪費建筑面積。

2. 過道高：

過道的凈高原本隨建筑層高而定，設計中通常未予專門的考慮。當今建筑設備的要求較前普遍了，風管、水管、電氣、消防各種管線利用走道上部空間作為"通廊"，過道除了供通行之外、往往成為管線的載體，于是過道凈高的問題經常出現在設計者面前。

我們把過道的總高分成下面四個部分：

①結構高度；

②設備管線高度，一般在 0.6m左右，視風管的截面、布置方式以及冷凝水管、自動噴淋水管的安排而定；

③平頂的構造高度，一般 0.05m 即可；

④凈高，這是設計者要認真把握的尺寸，它是決定層高的重要因素之一。

按常規，這個凈高度應在 2.2m 以上為妥， 特別是平頂上還有下垂的煙感探頭、噴淋水喉時，為避免人手觸摸，這個高度要高于普通人摸高 2.15m?，F今有時會遇到為了盡量減小層高，將走道凈高壓縮到 2.10m，這恐怕是最小的高度了。

順便提一句，這么低的吊頂，其質地必需十分精細、否則會有壓抑感，過長走道遇此情況，還要從平面上加以寬窄相間的變化處理，以免既壓頭又單調。

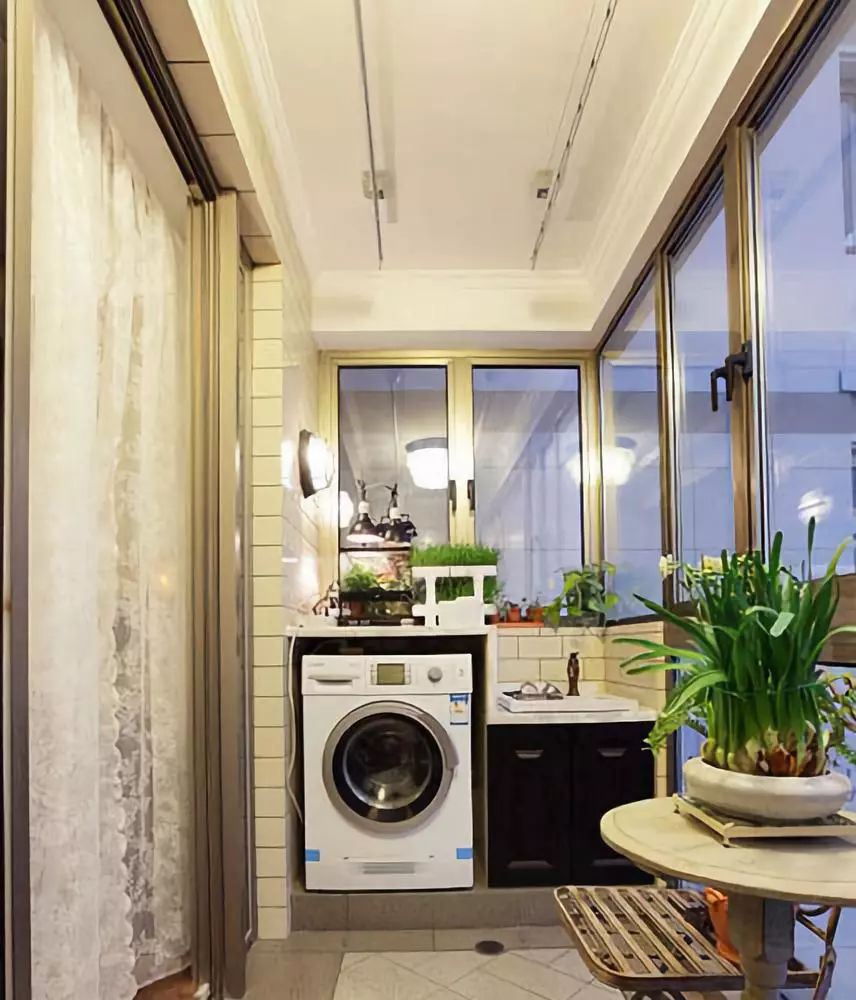

關鍵詞：陽臺

陽臺大家都熟悉，但它的欄桿高度在多層建筑中不應低于 1.0m，在高層建筑中，則不應低于 1.10。

一般高層建筑盡量不設陽臺或將陽臺封閉，這涉及到大風、大雨以及墜物傷人諸多問題。

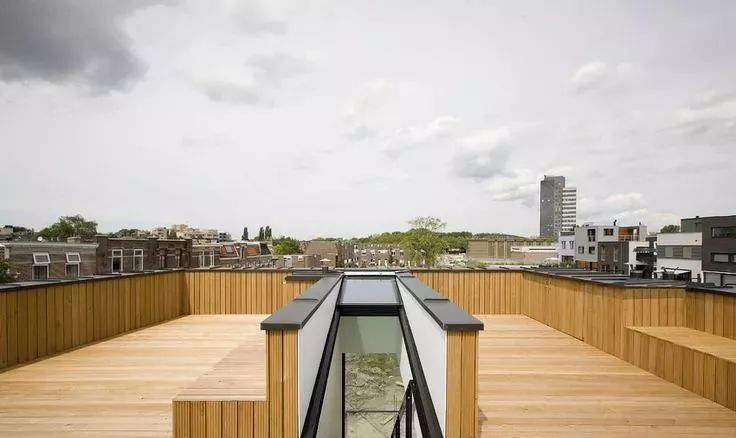

關鍵詞：女兒墻

一般多層建筑的女兒墻高 1.0～1.20m，但高層建筑則至少 1.20m，通常高過胸肩甚至高過頭部，達 1.50～1.80m。這是避免俯瞰時心悸目眩，發生危險而采取的措施。

如果要使平頂上視野開闊，可在 1.0m 實墻以上加作金屬網欄，以策安全。

應該注意的是在標定女兒墻高度時，要扣除隔熱保溫層及泄水坡升高的構造高度，在高層建筑中， 這個厚度往往達 0.3m 以上。

一些高層建筑，由于設有裙房，將冷卻塔設在屋頂上，或者有屋頂網球場之類的設施，把女兒墻做得高過3.0 m，也是一種辦法。
