CAD局部詳圖，或者稱為大樣圖，是表現局部細節所必不可少的方法，在CAD設計中有極廣泛的應用。要實現局部詳圖，可以有很多方法，但最方便快捷的莫過于使用浩辰CAD擴展工具中的“大樣截圖”功能了，本文將向大家介紹“大樣截圖”功能的詳細用法。

CAD圖紙，不管是機械設計，還是工程建設行業，大樣圖（機械中稱為局部詳圖）無疑是表現局部細節所必不可少的手段。如果沒有專門的大樣截圖功能，我們可以直接通過復制和修剪零件圖，再放大一定的倍數得到大樣圖，也可以在布局中利用視口來截取零件圖的一部分作為大樣圖，再加以標注即可。但是，不管是通過復制、修剪、放大多種操作來實現，還是通過布局視口來得到大樣圖，都遠沒有專用的“大樣截圖”功能方便，一面，向大家介紹“大樣截圖”的使用方法。

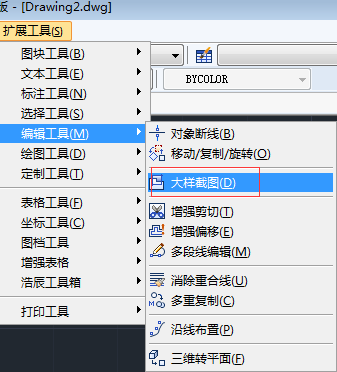

1、選擇浩辰CAD在擴展工具中的“大樣截圖”菜單，如下圖所示。

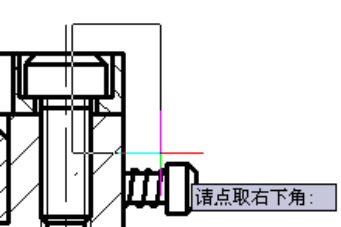

“大樣截圖”功能啟動后，浩辰CAD提示要求用戶指定左上角點和右下角點，由這兩點所決定的矩形將作為大樣圖的截取區域，如下圖。

3、指定截圖的位置。所指定的點將成為大樣截圖的插入點。

4、指定縮放比例

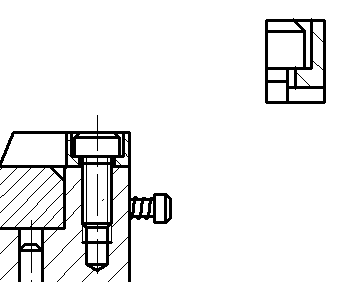

如果直接回車，浩辰CAD將不對所截取的圖形進行縮放。不過，既然是要表現局部的細節，我們一般都需要對所截取的圖形進行放大。輸入廣大比例并回車，浩辰CAD自動完成大樣截圖，效果如下圖所示。
