人的精力是有限的，設計人員往往都希望把精力都放到設計上，但這不現實，良好的設計還要在圖紙表現上。而圖紙的處理是繁瑣和耗精力的。浩辰CAD暖通地暖設計為例，軟件可以實現設計人員畫圖時候輸入參數，繁瑣的繪圖交給軟件來做。本文介紹把苦力交給軟件，學習CAD暖通盤管繪制，歡迎下載使用。

地熱盤管

菜  單： [地板采暖]→[地熱盤管]

功  能：選取盤管形式，繪制任意間距規則圖形的地板盤管

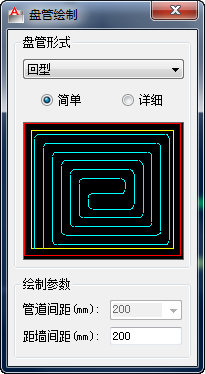

執行命令，對話框如圖示：

簡單盤管的繪制：

用戶可以在盤管形式中選擇簡單選項，在盤管形式下拉菜單中可以選擇多種形式的盤管，有回型、中回型、水平梳型、垂直梳型、水平蛇型、垂直蛇型、單回轉型、交叉型，共8種形式，圖示為回型；在繪制參數中可以選取管道間距，以及距墻間距的實際數值，在右邊下拉菜單中，系統列舉了管道間距的推薦取值。

詳細盤管的繪制：

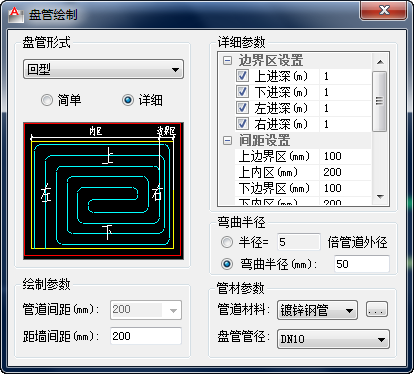

選擇【詳細】按扭：彈出詳細布置的對話框，如下圖示：

詳細繪制相比簡單繪制內容，多出了右側部分選項，用戶可以按照不同的盤管形式設置邊界區進深值，均為實際距離；按照不同的分區，可設置各區內的管盤間距、盤管的彎曲半徑；以及管材參數，用戶可在管材或管徑右方下拉菜單中可進行選取，也可通過旁邊按扭進入管材管徑管理器選取。

參數設置完面后，可以平面圖中布置：

命令提示：指定旋轉角度<0>：

命令提示：指定下一點或<放棄>指定另一個角點：

命令提示：盤管入口：

完成規則盤管繪制。
