浩辰暖通CAD的地暖設計中，規則盤管可以用地熱盤管功能繪制，可有一些盤管不是規則的，或者用地熱盤管繪制不出想要的效果。

這種場景可以用浩辰提供的別的盤管繪制方式來畫圖。譬如可以用浩辰地板采暖模塊提供的異形盤管、雙線盤管、單線盤管功能來完成盤管的繪制。總有一個功能可以滿足設計需要。本文介紹青春無悔，浩辰CAD暖通非規則盤管的繪制方法。歡迎下載使用。

異形盤管

菜  單： [地板采暖]→[異形盤管]

功  能：選取盤管形式，繪制任意間距的不規則地板盤管

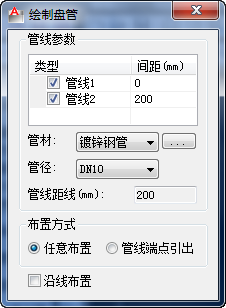

執行命令，對話框如圖示：

用戶可以輸入盤管間距、距墻距離、倒角半徑三個參數，并且均為實際尺寸；還可以選擇單線盤管或者雙線盤管二種類型。

設置完成后：

命令提示：請選取第一點：

命令提示：指定下一點或<放棄>：

命令提示：指定下一點或<放棄>：

… …

（依次點擊不規則房間的邊界線）

確定，完成不異形盤管繪制。

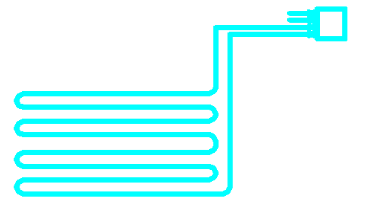

雙線盤管

菜  單： [地板采暖]→[雙線盤管]

功  能：繪制雙線盤管，可將盤管與分集水器連接，或直接繪制其他類型盤管

盤管連接：

命令提示行：請選取第一點或者[端點]：e

命令提示行：請選擇第一條直線：

命令提示行：請選擇第二條直線：

命令提示行：指定下一點或[左對齊/中間對齊/右對齊/沿線/放棄]：
