浩辰CAD看圖王是為了方便大家看圖的一款軟件，目前也包含了一些簡單的編輯功能，軟件的極速看圖模式，做到了可以隨時隨地看圖，不論身在何處，只要有手機，有浩辰CAD看圖王軟件，打開圖紙即可瀏覽，方便又快捷；軟件的高級制圖模式下，之前可以進行一些簡單的編輯操作，包括繪制單線，多段線，圓，圓弧，矩形，云線，文字，批注，刪除，移動，復制，鏡像，旋轉等，浩辰CAD看圖王為了滿足大家的需求，方便大家的使用，現在又新增了一個功能——直徑標注。

直徑標注功能的增加，給我們的一些繪圖，不規則圖形的編輯等操作帶來了很大的方便，可以快速完成一些簡單的操作。那下面就為大家簡單介紹下新功能直徑標注的具體操作步驟。歡迎下載使用。

在圖紙中經常會有圓形圖紙對象的出現，有些圖紙可能因為外形等需求，圖紙上的圓形圖標會很多，當我們在看圖紙的時候，想要知道圖紙中圓的直徑的時候，我們就可以使用直徑標注的功能，將圓的直徑標注在圖紙上，方便我們的查看，具體的操作步驟及過程，如下所示：

直徑標注

1. 創建直徑標注

Step 1：啟動直徑標注命令；

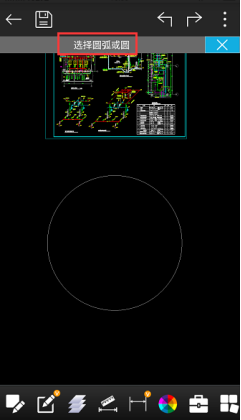

Step 2：選擇圓或圓弧，選中后褪色顯示；僅能選擇一個圓或圓弧對象。

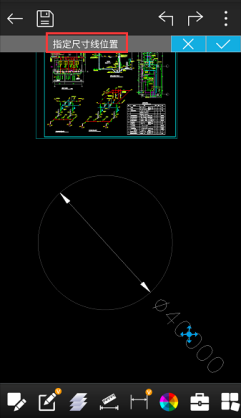

Step 3：點擊指定尺寸線位置，拖動圖標調整直徑標注的位置。

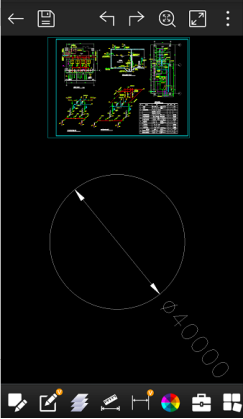

Step 4：點擊關鍵字完成或點擊空白處完成。

2. 編輯直徑標注：

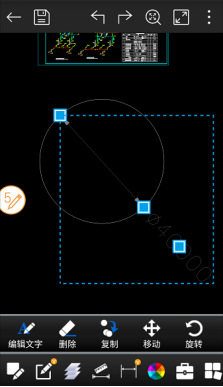

選中直徑標注對象后，默認為夾點編輯模式。

操作說明：

夾點編輯（默認狀態）：

可調整尺寸線相對所選圓弧的位置；文字在尺寸線上的位置。

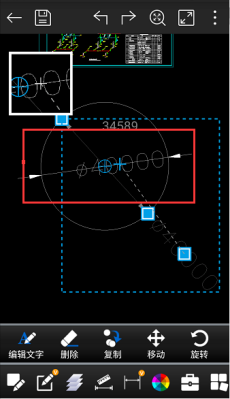

參數編輯：

可編輯直徑標注箭頭樣式；標注結果的比例；還可在結果中添加后綴。

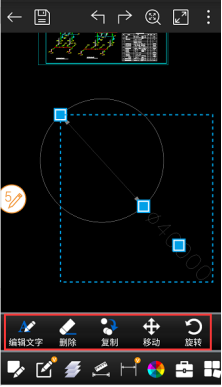

簡單編輯：

可整體移動，旋轉和拉伸標注。

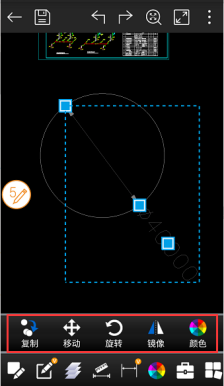

菜單編輯：

修改文字，刪除，移動，復制，旋轉，鏡像，顏色。

以上就是直徑標注的具體操作步驟，操作很簡單，很方便我們在測量的時候將測量的數據記錄在圖紙界面上。如果大家在以后的使用中會遇到需要對直徑進行標注的情況，可以嘗試使用下浩辰CAD看圖王的直徑標注的功能，真的很方便！希望今天的介紹會對大家以后的使用有所幫助！
