浩辰CAD看圖王電腦版4.1版本中新增了標注、文字查找、外部參照、轉PDF、測量、單視口、天正版本轉換等諸多功能，功能齊全，歡迎下載使用！

CAD圖紙中的標注功能，可以讓大家一目了然的看到圖紙的尺寸，對于設計和施工來說都是不可或缺的，今天我們主要來說說在浩辰CAD看圖王電腦版中如何使用線性標注。

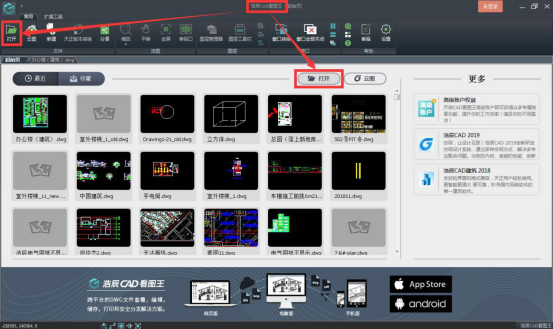

步驟一：在浩辰CAD看圖王中打開圖紙。

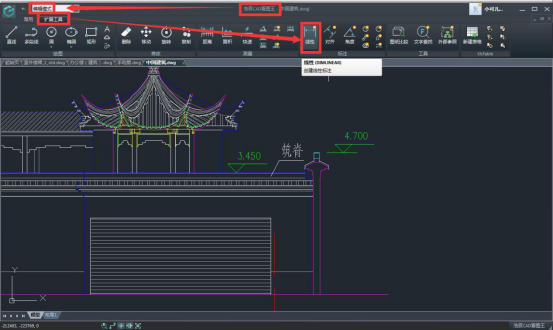

步驟二：在編輯模式，擴展工具欄中選擇線性標注功能。

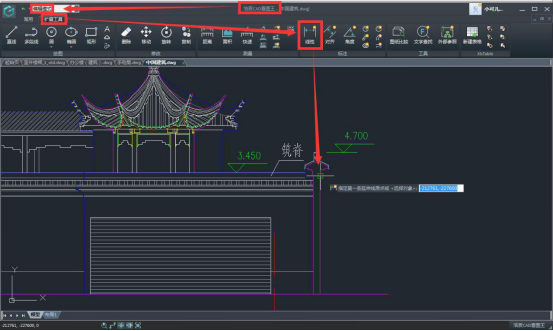

步驟三：點擊鼠標左鍵定位標注起始點，即指定標注的第一條延伸線原點。

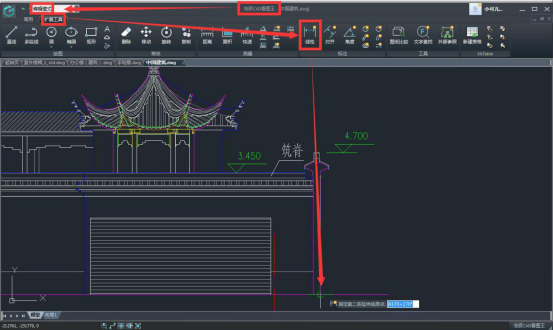

步驟四：拖動鼠標至定位終點，點擊鼠標左鍵，即指定標注的第二條延伸線原點。

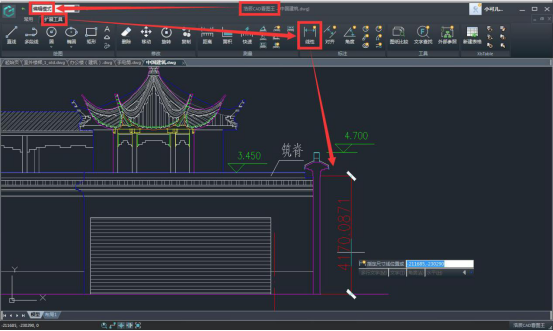

步驟五：拖動鼠標至標注終點，點擊鼠標左鍵完成標注，即指定尺寸線位置。

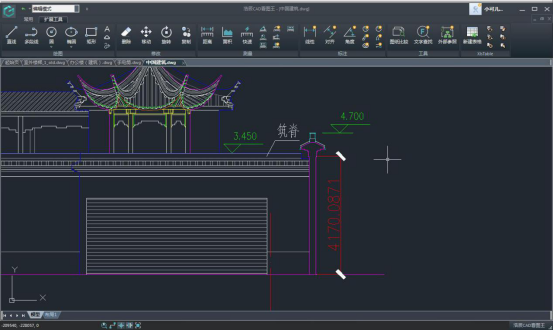

完成后的標注結果，如下圖中大紅色部分：

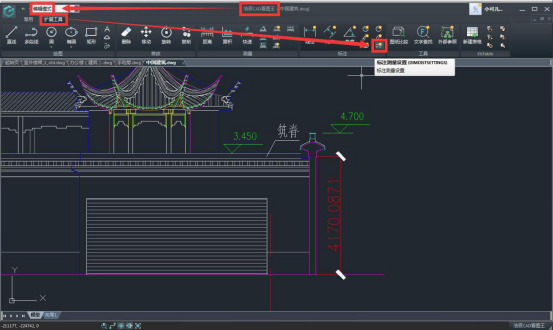

需要注意的是，浩辰CAD看圖王電腦版中可以進行標注測量設置，如果您標注的字體大小、或者比例、單位以及精度等與您想要的不否，可以在標注測量設置里面進行修改，標注測量設置的位置如下圖所示：

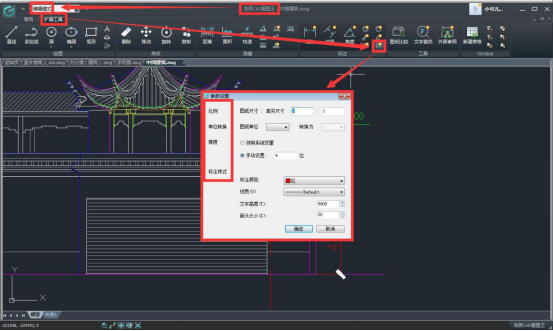

點擊之后就會出現參數設置對話框，在對話框中我們可以根據需要設置標注的比例、精度、以及標注樣式中的標注顏色、線寬、文字高度和箭頭大小，還可以進行單位的轉換，以達到我們想要的標注結果。

以上就是浩辰CAD看圖王電腦版4.1版本中的新功能線性標注的使用以及標注的設置，浩辰CAD看圖王電腦版還有更多功能等你來用！

【浩辰CAD看圖王 電腦版】由二十年CAD開發背景的浩辰CAD出品的輕量級免費dwg/dxf圖紙覽圖及編輯工具。

告別為查看CAD圖紙安裝幾百兆的AutoCAD軟件，無需dwg格式轉換，矢量圖顯示放大不失真，完美查看CAD2000到CAD2018各版本的dwg二維和三維圖紙，超快速開圖、顯示準確、操作流暢，的業界內唯一一款完全免費且集看圖與編輯為一體的CAD看圖軟件。

內嵌天正實體解析器，完美顯示天正建筑、天正暖通、天正給排水等各專業圖紙，不再為丟實體而煩惱，支持不同字體的正確顯示，無需安裝font字體，不再顯示文字亂碼，還可查看外部參照中的對象。

免費工具內集成常用繪圖、修改、表格、測量、圖層管理功能，無水印打印、隨時共享設計進度，無需發送DWG圖紙，可分享鏈接給他人查看，不擔心圖紙安全和侵權。提供圖片格式輸出，還有不同版本圖紙比較功能。

浩辰CAD看圖王的云端文件存儲，能夠支持從手機、電腦、網頁瀏覽器登陸后多端查看圖紙，告別U盤拷貝版本，實現隨時隨地看圖，享受云端存儲的安全與便利。
