CAD軟件中有些文字需要隨著圖紙的當前條件的變化自動變化，例如保存日期、打印日期、打印比例等等。浩辰CAD提供了字段功能，這個功能預定義了一系列動態文字，設計人員只需在列表中選用即可，同時也支持Diesel表達式、LISP變量、系統變量來自定義動態文字。

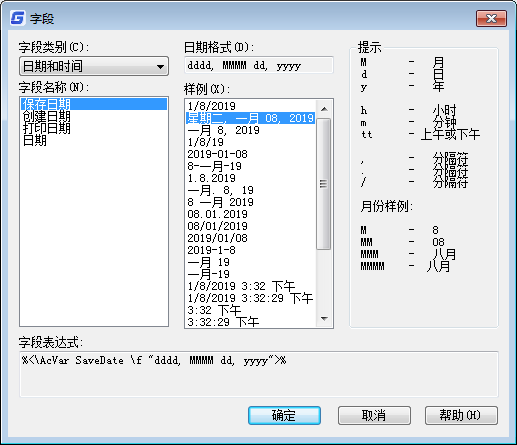

字段不僅可以單獨插入，也可以在單行文字、多行文字、屬性文字的值中插入字段。單獨插入字段的話，直接輸入field命令，或者在菜單中選擇：插入>字段；彈出對話框如下：

如果只是要插入預設好的字段操作非常簡單，直接在左側列表中選擇“字段名稱”，在右側列表中選擇一個符合自己要求的“樣例”，然后點“確定”按鈕后在圖面上確定位置即可。

由于預設的字段比較多，為了更快找到自己需要的字段，可以現在“字段類別”中選擇需要的類別，例如在類別中選擇“打印”或“日期和時間”，下面列出的名稱就少多了，選起來會更方便。

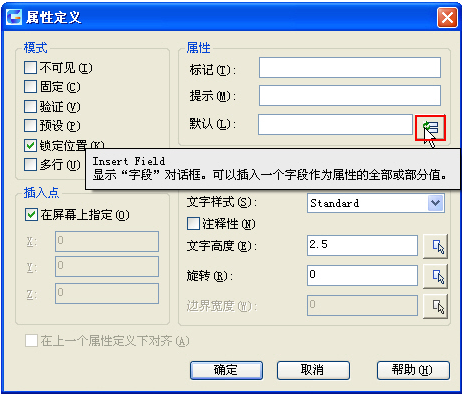

如果要把字段插入普通的文字中間，在寫單行文字和多行文字時右鍵，右鍵中都會有“插入字段”的功能。如果圖框的標題欄用的是屬性塊，也可以在定義屬性文字時插入字段。“屬性定義”對話框的屬性值的后面有一個“插入字段”的按鈕，點此按鈕可以在屬性中插入字段，如下圖所示。

在選擇字段的時候就可以看到對話框下面會顯示“字段表達式”，如果感興趣，可以研究一下。不過我覺得目前預定義的字段對于大多數普通設計人員來說完全夠用了。歡迎下載免費試用！
