在CAD線型文件中通常只定義一個線型單位的長度，但由于圖紙尺寸差別很大，要顯示虛線效果，需要根據圖紙尺寸將線型單元放大或縮小，就需要設置線型比例.

線型比例過大或過小都可能使虛線顯示為實線。比例過大，可能圖中的線只顯示了虛線的第一段實線。比例過小，間隔部分看不到了，也會顯示為虛線，不停放大視圖，才可以看到線實際上仍是虛線。因此，在使用線型的時候，合理設置線型比例非常重要。

既然這樣我們就來說說線型比例的設置方法。線型比例有三處設置：

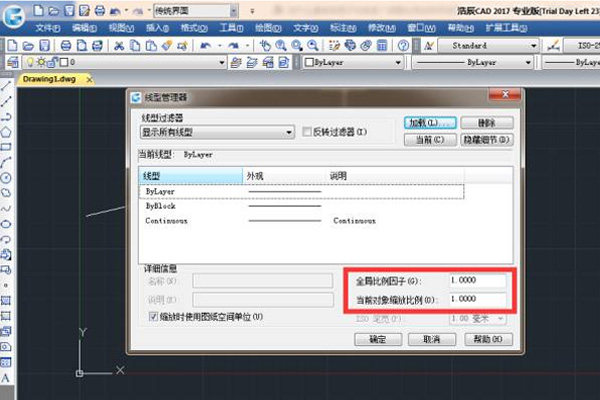

在線型資源管理器（也就是加載線型的那個對話框）里有兩個設置：一個是“全局比例因子”，這個參數會影響圖中所有線，也就是每條線的線型比例都會乘上這個因子；一個是“當前對象縮放比例”，它會影響設置后繪制的所有圖形。如果你的對話框中看不到這兩個選項，你看看對話框右上角有一個“隱藏細節”按鈕，你點一下，這兩個選項就出來了。

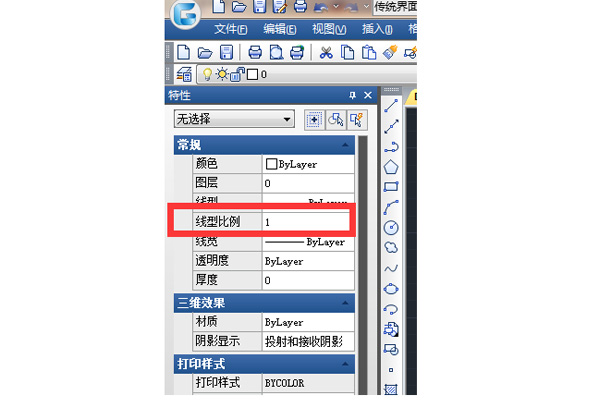

另外一個線型比例設置就是屬性框（CTRL+1）中選擇對象的比例設置了，在屬性框中可以調整選中對象的線型比例，圖形在圖中顯示的線型比例是這個比例乘上全局比例因子。

通常線型比例根據圖紙的打印比例來設置比較合理，例如1:100打印，線型比例通常可以以100為基準，然后再根據需要適當放大或縮小比例。這種情況通常可以將全局比例因子設置為100，然后不同圖形、使用不同線型時可以根據顯示效果的需要來調整具體圖形的線型比例。

另外需要注意，在CAD中新建圖紙時選擇英制或公制會調用不同的線型文件,公制的線型文件是帶ISO的文件。如果你的圖紙單位（measurement）設置為0（英制），但你實際繪圖的時候是按毫米來畫圖的話，加載的線型就可能比例過小，需要再乘以25.4。雖然CAD的單位不是很重要，但英制和公制還是挺重要的，英制和公制的填充、線型的尺寸都是不一樣的。
