菜單：[智能水路]→[管線處理] →[管線繞梁]

功能：用戶在設計過程中管線遇到梁或柱時，可以將管線進行編輯繞過

命令行提示：選擇第一點：

選取所需要處理的管線上的一點。

命令行提示：選擇第二點：

選取和上面同一條管線上的另一繞過點。

命令行提示：輸入繞梁管的標高<1m>:

輸入繞過管線的標高。

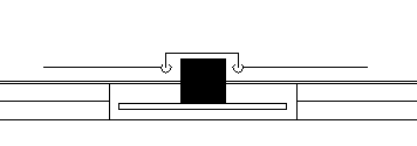

管線繞梁后效果圖如下：

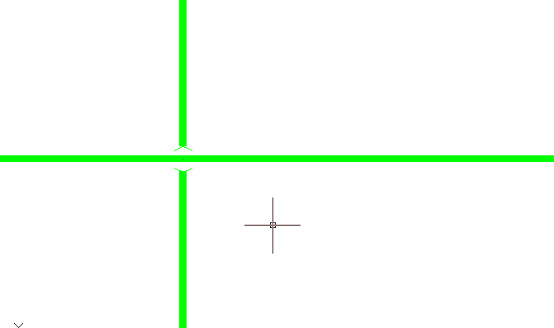

說明：在標高不同的選擇點連接處，自動生成扣彎；

生成扣彎

菜單：[智能水路] →[管線處理]→[生成扣彎]

功能：根據所選擇管線在平面上的交點，生成豎管扣彎

命令行提示：選擇需要連接扣彎的管線:

框選完管線后，根據同類型管線在平面上的交點，搭接兩根或多跟標高不同類型相同的管線，生成豎管扣彎。

扣彎的樣式和平面圖直徑由【系統設置】→【繪圖設置】中的相應參數決定。

管線合并

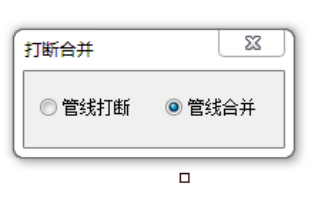

菜單：[智能水路]→[管線處理] →[打斷合并]

功能：管線的打斷和合并

命令行提示： 選擇需要合并的第一根水管:

選擇需要合并的第二根水管:

選擇兩根不同的水管后，如果兩根水管系統和管徑相同，且管材相同或者其中至少一根管材為空，則合并為一根水管，否則合并失敗；http://www.ledyichaoda.com/
