標注是圖紙設計中必不可少的部分。標注可以讓施工人員一目了然的看到管線和設備的規格型號，施工的注意事項，使用的規范等等。浩辰cad暖通軟件也提供了易用的標注功能，可以直接提取圖紙中對象的信息直接標出出來，而不用設計人員翻閱規范量取再標注。本文介紹在路上，暖通智能水路標注功能的使用。建筑cad、cad手機看圖，歡迎下載使用！

管徑標注

菜  單：[標注]→[管徑標注]

功  能：標注圖紙中各類型管線的管徑。

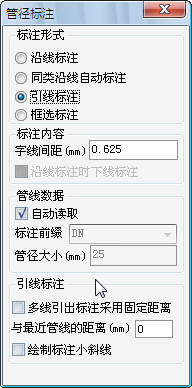

用戶點擊該命令調出管徑標注的對話框。

管徑標注提供四種標注方式：沿線標注、同類沿線自動標注、引線標注、框選標注，可根據需要在標注形式中進行選擇。

[沿線標注]:點選單根管線后，顯示管線管徑，再次點擊確定標注位置。

[同類沿線自動標注]:點選某類型管線后，自動搜索圖紙中的同類管線并進行標注，提供手動選取和自動全選兩種模式。

[引線標注]:通過指定直線來選擇待標注的管線，并可以根據設置及鼠標位置實時顯示標注樣式。

[框選標注]:以框選的方式選擇指定區域內的管線，默認標注在各管線的中心，也可以通過設置改變標注位置。

[字線間距]:控制標注文字和管線之間的距離。

[沿線標注時下線標注]:在沿線標注形式中，將管徑標注到管線下方。

[自動讀取]:選擇管線后，自動讀取管線中的標注前綴及管徑大小。

[固定距離]:控制引線標注距離管線的距離

[繪制標注小斜線]:在引線標注形式中，顯示小斜線。

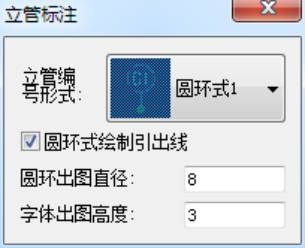

立管標注

菜單： [標注]→[立管標注]

功能：可以對選擇的立管進行編號標注

命令行提示： 選擇需要標注的立管:

確定布置點或[全部(A)]<逐個>：

確定標注位置點時，可以在逐個確定和全部確定之間切換，全部確定時根據一個立管的標注相對位置計算其他立管的標注位置；

立管標注的尺寸參數和標注樣式由【系統設置】→【繪圖設置】中的相應參數決定。

刪除標注

菜單： [標注]→[刪除標注]

功能：刪除指定標注或者指定管線的標注

命令行提示： 選擇需要刪除的標注或對應的實體:

用戶可以選擇需要刪除的標注或者是標注所對應的的實體，確定選擇后會刪除選擇的所有標注和選擇的其他實體對應的所有標注。http://www.ledyichaoda.com/
