水力計算是暖通智能水路設計的重要組成部分。傳統的計算方式是用excel做表格，內嵌公式，然后手動輸入各項參數，最后出結果。繁瑣、易出錯，還不易修改。浩辰cad暖通智能水路模塊水力計算功能，具有快速建立計算模型，數據從圖中提取、快速修改的特點。

本文介紹快是硬道理，暖通cad智能水路水力計算的學習。cad軟件免費下載、cad教程視頻下載，歡迎下載使用！

菜單：[智能水路]→[水力計算]

會彈出快速建立計算模型界面如下圖：

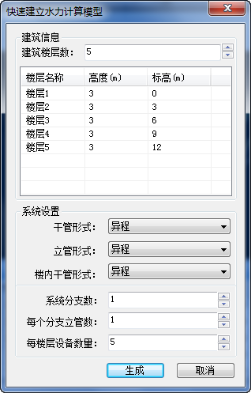

說明：可以輸入建筑信息和系統設置。建筑信息包括樓層數與各層標高數值，用戶可以根據實際工程情況進行建筑信息的手動輸入；系統設置除了可設置干管、立管的接管形式、樓內干管形式，還可以確定系統分支數、每個分支立管數和每樓層內設備數量。

對話框中包括：工具欄，索引區，圖示區，以及快速建立水力計算模型的子對話框。

工具欄：包括文件、編輯、計算、工具、幫助菜單。

快速建立模型 ：參見編輯中的快速建模。

索引區：工程信息、計算結果和最不利環路信息。

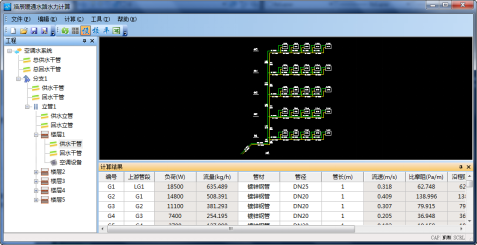

圖示區：圖中黑色區域示，軟件會根據用戶所建立的模型，生成與之對應的簡單形式的系統圖圖例。

“索引區”右鍵菜單項：

在熱力入口處右鍵，彈出對話框：

用戶可以新建分支。

在分支處右鍵，彈出對話框：

用戶可以按文字提示，新建立管，新建或刪除分支，也可以對分支重命名；右鍵中“復制分支”命令見本節編輯中高級復制；另外，水力計算時，點【提取信息】按扭，在圖中拾取供水的起點，以及回水的終點，可以直接將平面圖中分支的信息讀取到計算器當中。

在立管處右鍵，彈出對話框：

用戶可以按文字提示，新建樓層；新建或刪除立管，也可以對立管重新命名；右鍵中“復制立管”命令見本節編輯中的高級復制 ；另外，水力計算時，點【提取信息】按扭，在圖中拾取供水的起點，以及回水的終點，可以直接將平面圖中分支的信息讀取到計算器當中。

樓層處右鍵，彈出對話框：

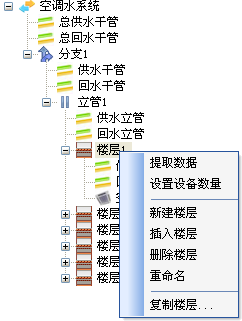

用戶可以按文字提示，提取數據、設置設備數量，新建或刪除樓層，也可以對樓層重新命名；右鍵中“復制樓層”命令見本節編輯中的高級復制 。

“工具欄”右鍵菜單項，將需要在界面顯示的內容項勾選即可，“工程”和計算結果分別對應出主窗口中左側索引欄和下方索引欄，而最不利環路是在最右邊欄顯示，如圖：

 “圖示區”右鍵菜單項，將鼠標移至圖示區，右鍵，如圖：

用戶可以按照當中的文字提示，對圖中的示意圖進行調整。包括實時縮放、窗口放大、平移視圖、旋轉視圖、初始視圖五個命令選項。

“索引區”：工程信息和計算結果。

工程信息處，是空調水路系統的管路模型，其參數包括：總供回水干管、分支、供回水干管、立管、立管作用樓層數，以及各樓層連接設備信息，用戶在對工程模型的確定時，可以通過本章節中新建，或是按上述介紹中手動通過右鍵菜單的相關選項完成。

在計算結果顯示欄中，對于顯示的內容，可以通過系統設置來完成設置；用戶在計算時可以對空調設備的類型和局部阻力系數進行輸入；也可編輯干管管徑、管材、管長等信息；在樓層信息的結果顯示中，可修改樓層標高和空調設備中心平均至本樓相對標高信息；在顯示結果中，可以手動輸入修改的參數列表用白色表示，包括管段編號、負荷值、室內溫度、管道長度等，而其它的則是由灰色底色與其區分。http://www.ledyichaoda.com/
