CAD中光柵圖像(圖片)如何裁剪和設置透明？

2019-03-07 17258 CAD

cad光柵圖像本身是矩形的，但有時我們只希望顯示其中一部分，需要將圖像的一部分裁剪掉或變成透明效果，在WORD和POWERPOINT這些軟件里都有工具可以設置裁剪和透明，在CAD是否可以設置裁剪和透明呢？

答案是肯定的能。CAD提供了光柵圖像裁剪的功能，也提供了透明的功能，我們可以根據自己的需要去設置透明效果。cad軟件免費下載、cad轉換成jpg，歡迎下載使用！

首先來說一下圖像裁剪，CAD圖像裁剪不僅可以用矩形框進行裁剪，還可以創建多邊形、橢圓等任意封閉區域進行裁剪，封閉線可以自相交，但裁剪效果就不保證了。矩形、不規則多邊形邊界可以在裁剪時再定義，但建議事先就畫好裁剪邊界。

圖像裁剪的命令是imageclip，菜單：修改》裁剪》圖像，在新版RIBBON界面的工具欄里還真沒找到按鈕在哪兒。如果英語還行的話，記住這命令也不難，image(圖像)，clip(裁剪)。

執行此命令后，提示選擇圖像，然后會彈出如下提示：

輸入圖像剪裁選項 [開(ON)/關(OFF)/刪除(D)/新建邊界(N)] <新建邊界>

如果設置了裁剪邊界后，可以通過ON和OFF開關裁剪效果或輸入D刪除設置好的裁剪邊界，默認選項為"新建邊界"，直接回車會彈出如下提示：

外部模式 - 邊界外的對象將被隱藏。

指定剪裁邊界或選擇反向選項: [選擇多段線(S)/多邊形(P)/矩形(R)/反向剪裁(I)] <矩形>:

從選項中我們可以看到裁剪邊界可以選擇矩形、多邊形和選擇多段線，你可以根據自己的需要來輸入選項，默認選項是矩形。各種不同邊界的裁剪效果如下：

注：圖像裁剪只支持多邊形邊界，圓、橢圓或樣條曲線邊界是不支持的。如果要用橢圓邊界，需要將PELLIPSE變量設置成1，繪制由多段線構成的橢圓。圓形的話也需要用多段線來繪制，比如畫多段線的時候輸入A，畫個半圓，然后輸入CL，直接封閉就是一個多段線圓。樣條曲線則需要用PE命令轉換成多段線。

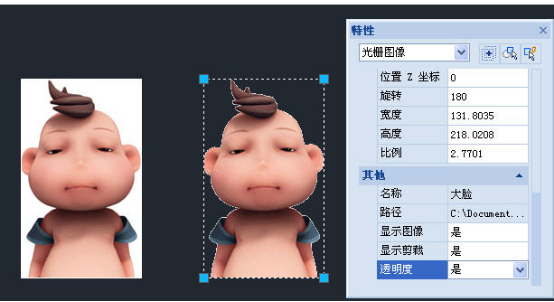

如果圖像的裁剪邊界很復雜，需要跟圖像內容的邊界貼合得非常好的話，就不建議用多段線邊界來裁剪了，這樣太復雜了，可以利用圖像處理軟件對圖像進行處理，然后利用透明功能來處理圖像了，比如說將圖片保存為帶透明區域或通道的PNG\TGA\TIF文件，插入圖像后，將圖像屬性設置為透明，如下圖所示。

在這種情況，雖然周圍的圖像不顯示了，但還會顯示一個矩形框，如果不想顯示邊框，需要調整一個變量：imageframe的值為0，這個變量在菜單里可以找到：修改》對象》圖像》邊框。

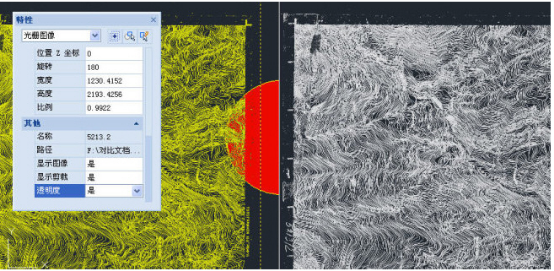

在CAD中用得比較多，而且最重要的圖像是掃描的地形圖，對于類似地形圖的透明有著特殊的處理方式，這些圖像通常都非常大，單個圖像文件有的就有十幾、二十MB，這些圖形不需要做太復雜的處理，只需保存成黑白分明的黑白（灰度模式）圖形，插入到CAD中后，就可以自動處理透明效果，而且線條顏色還可以通過顏色屬性進行設置。如下圖所示，原圖是白底黑線的TIF圖形，這是插入到CAD后的效果，左側是設置透明和顏色后的效果，右側是原始并不設置透明的效果。
