cad圖層被鎖定，是為了防止圖層上的對象被意外修改。但圖層上的對象仍然可以捕捉，作為修剪邊界，以及可以執行一些不修改這些對象的其他操作。 cad軟件免費下載、cad轉換成jpg，歡迎下載使用！

在CAD中，鎖定圖層會褪色顯示，通過顏色我們就可以比較清楚了解哪些圖形是位于鎖定圖層上的。

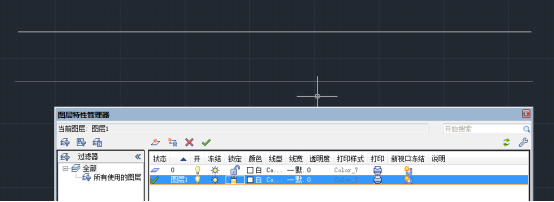

上圖繪制兩條一樣顏色線，一條在鎖定圖層，一個在普通圖層，顯示上會有細微差異，如果看的不清楚，可以設置褪色度。

鎖定圖層的褪色度是可以控制的，如果你希望鎖定圖層顯示效果跟其他圖層差別大一些，可以將褪色度設置大一些，如果你希望鎖定圖層上圖形顯示得清楚一點，可以將褪色度設置小一下，甚至設置不褪色。這個變量是LAYLOCKFADECTL，此變量的默認值是50，可以設置為： -90 到 90。

0 ： 鎖定圖層不褪色

>0 ：當該值為正時，控制鎖定圖層褪色的程度，數值越大，鎖定圖層上對象的顏色顯示越淺

<0：當該值為負時，不褪色鎖定圖層，但是將保存該值，方便程序通過更改符號切換褪色效果
