無論建筑圖紙還是機械圖紙，打印輸出時圖形的線寬都是有區別的，打印的圖紙通常會加粗本專業的重點圖形，而一些輔助線和次要圖形則會用細線或虛線打印。例如建筑圖紙中的軸線、機械圖紙的中心線都會用虛線表示，且線寬設置得較細，建筑平面圖中會突出墻體、門窗等基本建筑構建，而到了電氣、暖通、給排水軟件中則需要突出本專業的線纜、管線和設備，墻和門窗則會打印成細線。

在CAD中提供了幾種控制打印線寬的方法，這些方法并沒有孰優孰劣之分，只是結合行業和圖紙的特點可以選擇更適合的方式。例如機械軟件通常只設置幾個圖層，中心線、細實線、粗實線等，這些圖層中將線型和線寬都設置好了，在繪制圖紙時只要將圖形繪制到相應的圖層上就好了。

自己即使沒有機械專業軟件，也不妨建立一個模板，按線型和線寬需要設置好幾個圖層，這樣每次繪圖和出圖時就無需重新設置了。

建筑行業圖紙相對要復雜一些，通常按建筑構件來分層，例如墻體、門窗。有時墻體還會分為好幾個圖層，因此建筑圖紙可能有上百個圖層，大部分都采用按顏色來設置輸出線寬。而一些建筑設備專業軟件，例如浩辰電氣，線纜直接用帶寬度的多段線。

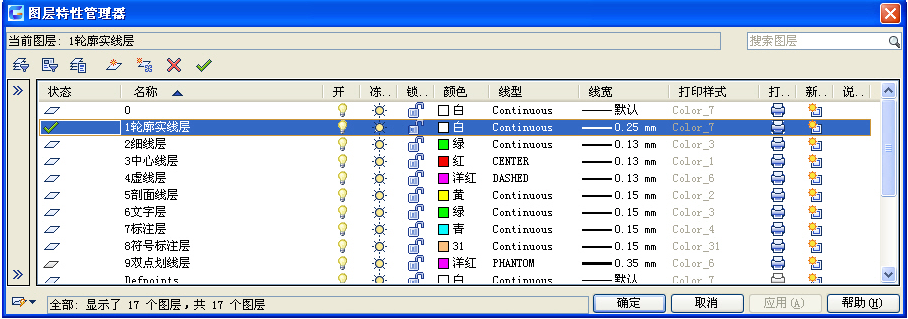

在CAD中控制輸出線寬的方式主要有下面三種：

一、使用對象線寬來控制輸出線寬所謂“對象線寬”是給圖形設置的線寬。

對象線寬最好通過圖層來設置，而圖形線寬直接用默認的(Bylayer 隨層)即可，這樣便于對圖形進行整體管理和后續修改。

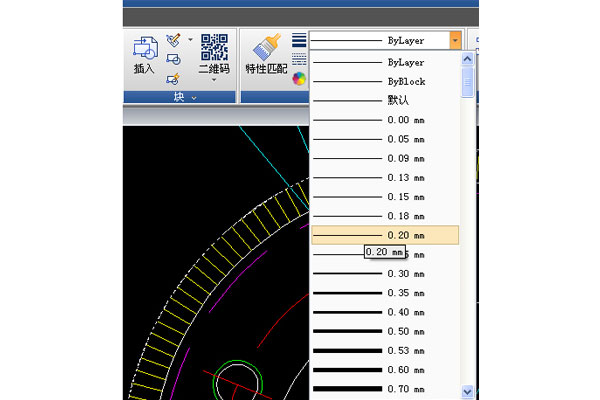

如果需要給某個圖層上的圖形使用不同線寬時，只能手動設置圖形的線寬了。選中圖形后，直接在工具欄中就可以設置。

在圖中已經設置了線寬后，想按設置的線寬打印的話，必須選擇合適的打印樣式表文件，在打印樣式表中設置輸出線寬為“使用對象線寬”，否則設置的線寬也會被忽略。采用這種方式的好處是，在圖中設置好線寬后，無論使用CAD自帶的彩色或單色的CTB文件，默認設置都是“使用對象線寬”，不需要再做任何調整，直接輸出即可。線寬是設置好了，但打印時還要注意輸出顏色的設置，選擇合適的CTB文件。如果用STB，每個圖層將設置不同的打印樣式，保證打印輸出的效果。這就要看單位的要求了，直接用單位給的模板就好了。個人極少使用STB。

二、利用顏色來控制輸出線寬CAD中最常用的打印樣式表是CTB(顏色相關打印樣式表)，就是按索引色來控制輸出的顏色、線型、線寬。使用顏色來控制輸出線寬的好處就是直觀，圖紙打開后，顏色可以一目了然，設計起來也非常簡單。而線寬相對來說就很難分辨了，即使打開“線寬”顯示，在屏幕上看到的也只是示意效果，即使在布局中使用了頁面設置中的線寬設置，看到的也并不是實際的寬度。因此當圖紙使用顏色來控制打印輸出線寬時要注意下面幾個問題：

1、必須使用索引色(256色)

要想利用CTB控制輸出線寬和顏色，圖層或圖形必須使用索引色(256色)，如果使用了真彩色，輸出顏色和線寬是無法控制的，因為CTB中只有針對索引色的設置。

2、不要使用太多顏色，特別是需要設置打印線寬的圖形

用顏色可以在圖面上很好區分不同類型的圖形，CAD共提供了256種索引色，但建議不要使用太多顏色，用1-7號色就基本夠了。一般一張圖紙中線寬設置也就2-4種，重點要表現的圖形顏色用幾種就可以，這樣在打印樣式表中(*.CTB)中設置輸出線寬時簡單一點，出錯的概率也小一點。當然，對于一些次要圖形，只用默認線寬打印的圖形多設幾種顏色倒影響不太大。

3、必須選擇合適的CTB文件

要用顏色控制輸出線寬，圖形肯定五顏六色，但大多數圖紙會黑白輸出，即使使用的是黑白打印機，也要選擇合適的CTB文件(monochrome.ctb)。

如果自己認為打印機就是黑白的，而沒有選擇單色CTB文件，彩色線條會被打印機轉換為灰色而不是黑色，會導致線條打印不清晰。

4、需要對默認CTB文件進行編輯

由于CTB文件默認輸出線寬為“使用對象線寬”，由于圖形未單獨設置線寬，必須對CAD自帶的CTB文件進行編輯，調整特定顏色的輸出線寬，否則圖形的輸出線寬都會是默認線寬。如果通常采用相同設置，編輯完CTB后可以另存為或覆蓋原有文件，以后就不用重復設置了。

三、利用多段線線寬來控制打印線寬這種形式通常只在一些專業軟件中使用，例如專業軟件用多段線繪制電氣的線纜、給排水和暖通的管線，這樣可以保證無論設計人員用什么打印設置出圖，只要出圖比例是對的，線寬就能保證。

這些軟件在繪圖前要設置出圖比例，在繪制線纜時寬度會自動乘以出圖比例來保證出圖效果，例如設置1:100出圖，線纜打印寬度設置為0.3，那軟件在繪制多段線時會自動將寬度設置30。

如果只是用通用CAD，例如直接用浩辰CAD來繪圖，用多段線控制輸出線寬確實不太方便，不僅設置起來復雜，而且必須要先考慮到出圖比例，而且直線、圓和弧還無法設置寬度。

如果你正在使用一款專業軟件，你也需要了解軟件已經實現了哪些設置，從而決定自己還需要做哪些事情。例如某種機械軟件已經設置好圖層并設置好圖層的線寬，那就只需要將圖形畫在對應的圖層上，打印時合理設置CTB就好了;而建筑軟件會設置好圖層和顏色，在使用建筑軟件功能繪圖時，會自動將圖形放置到相應的圖層上，那需要做的就是打印時按要求選擇和編輯CTB文件，有些專業軟件甚至會提供專用的CTB文件。

無論你是否使用專業軟件，使用哪種專業軟件，在繪圖前必須了解單位或行業對出圖比例、文字、線型、線寬輸出的要求，畫圖前就合理規劃，畫完圖后正確設置，才能順利繪制并輸出規范標準的圖紙。
