給排水是一個完善建筑中。水、電、氣三項重要的功能之一。水也分好多系統，有給水、有排水、有熱水、回水、廢水等等。不同的管線用戶快速繪制CAD圖紙時候，需要用不同的顏色、圖層區分。浩辰CAD給排水軟件是適合做給排水設計的專業軟件，瑣碎的管線處理都是自動完成的。

設計人員只要選擇合適的系統直接畫圖即可。本文介紹給排水人的信仰，如何使用CAD給排水室內設計立管和管線的繪制。

繪制管線

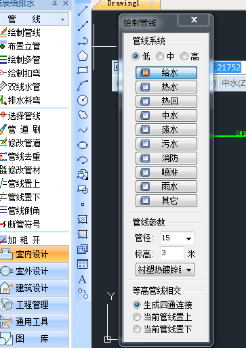

用戶運行室內設計菜單中【管線】-【繪制管線】命令，彈出如圖對話框：

用戶可繪制不同管線系統,同時可對管線參數及管材進行設置。

用戶在繪制過程中可對管線的管徑、標高、管材隨時進行設置,在繪制時當改變管線的標高,軟件會在兩管線之間自動增加扣彎,當勾選【生成四通連接】時,相交管線會按四通的形式連接。當勾選【當前管線置上】或者【當前管線置下】時，相交管線會按選擇方式自動打斷。

注：

（1）在繪制管線時,用戶執行完某一管線的繪制命令后,直接切換管線系統，繼續進行管線的布置,不需要重新執行“繪制管線“的命令。

（2）管線從立管引出和引到立管上，軟件允許繪圖有偏差。

（3）不同標高的管線繪制到原有管線上時，軟件會自動插入扣彎。

布置立管

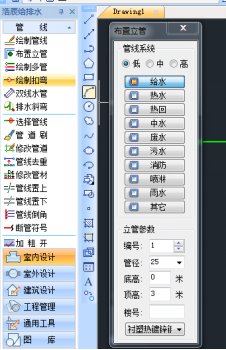

用戶運行室內菜單中【管線】-【布置立管】命令，彈出如圖對話框：

用戶可繪制不同系統的立管,并對管線的參數、管材進行設置。用戶選擇要繪制的系統,在平面圖中確定立管和編號的位置即可實現繪制立管。

注：

(1)在繪制過程中軟件可自動遞增編號。

(2)軟件可對編號進行查漏補缺 。

(3)雙擊即可修改編號。

(4)編號位置可自主確定。

(5)立管編號內容可在設置幫助\設置\圖形設置中進行修改。
