如果CAD圖紙是以前的老圖，或者是畫圖時候自己做的DWG圖塊，那么這些對象如何在浩辰CAD給排水軟件中識別為潔具？因為識別后可以使用軟件的管線自動連接功能，以及自動生成系統圖功能。從后續帶來的好處看，識別圖中的圖塊后可以極大的提高繪圖效率。

本文介紹神奇，浩辰CAD給排水潔具的智能識別功能。http://www.ledyichaoda.com/

用戶運行室內菜單中的【潔具定義】，可進行潔具的識別。

1.識別目的

本功能是對軟件已知潔具圖塊選項的修改與補充，軟件對天正中的潔具已默認識別，用戶可對非此類圖塊或參數修改，以方便后續的潔具連接和水力計算等工作。

器具識別主要識別以下五個要素：

a. 給排水點平面位置。

b. 給水點高度。

c. 給水平面/系統圖塊形式。

d. 排水系統圖塊形式。

e. 當量數。

執行完器具識別功能后，軟件將自動加載該潔具的相關信息，在執行器具連接或其它命令時，軟件將使用記錄的信息與管道相連。

2.識別步驟

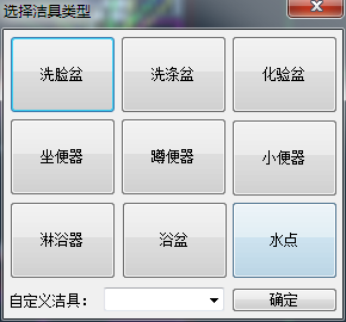

用戶選擇需要識別的器具，彈出”選擇器具類型”對話框。

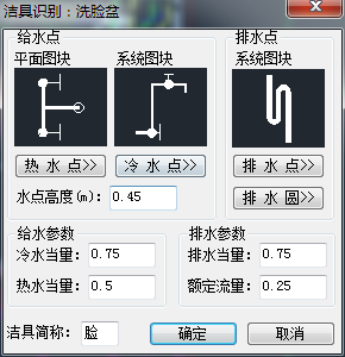

用戶在對話框中選擇需要識別器具的類型后點【確定】彈出“器具識別”對話框

用戶僅需定義給排水點位置即可完成識別。對于界面中的安裝形式，雙擊即可放大作為參考，當量數值可進行修改。

1）給水點

冷水點：用戶點擊該按鈕可到平面圖中確定潔具與冷水管道連接點的位置。

熱水點：用戶點擊該按鈕可到平面圖中確定潔具與熱水管道連接點的位置。

2）排水點的各種設置同給水點。

3）給水參數:冷水當量,熱水當量可以根據自己的需要手動進行輸入。

4）排水參數:排水當量和額定流量可以根據自己的需要手動進行輸入。
