現在的CAD圖紙要求也比較高，當我們拿到圖紙，一般情況是既可以看二維平面圖也可以看三維的效果圖，CAD看圖王為了滿足大家的需求，方便大家的使用，也可以看二三維圖紙，但是既然是三維空間的圖紙，那么，圖紙上點的Z坐標就為0 ，那么，在CAD看圖王中如何測量空間兩點間的距離呢？

當我們測量圖紙上兩點之間的距離，這個時候就會有兩個距離，平面距離和空間距離，如果圖紙上點的Z坐標不為0，那么，當我們測量的時候，空間距離就需要考慮點的Z坐標，但是，當我們測量平面上兩點間的距離時，就不需要考慮點的Z坐標。

那么，當我們?cè)跍y(cè)量空間距離時，該如何操作，具體的操作步驟及過程如下所示：

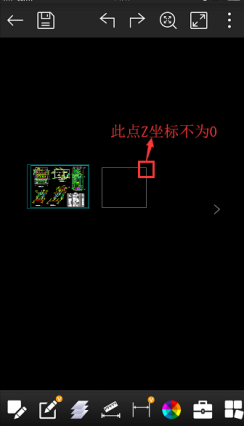

打開CAD看圖王，打開圖紙，當圖紙上點的Z坐標不為0；

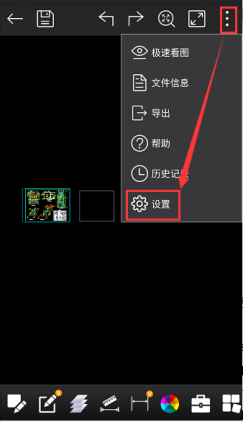

點擊圖紙界面右上角的縮略符，設置；

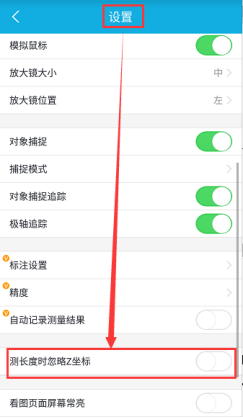

在設置里有個“測長度時忽略Z坐標”，軟件默認狀態為打開；

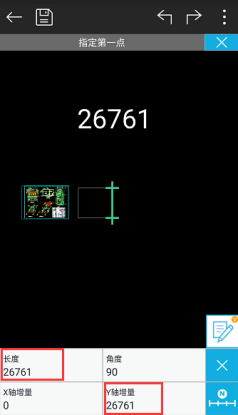

返回圖紙界面，測量長度，結果如下所示；

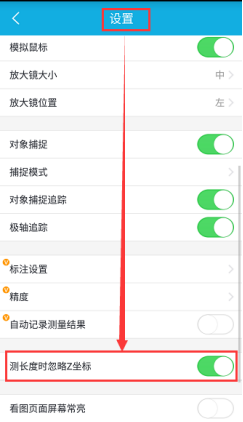

同樣，返回設置界面，將“測長度時忽略Z坐標”關閉；

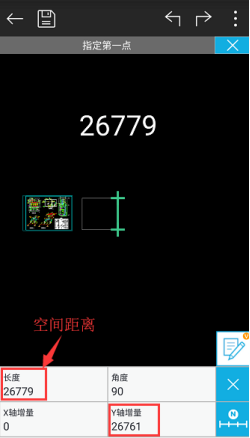

返回圖紙界面，測量長度，結果如下所示；

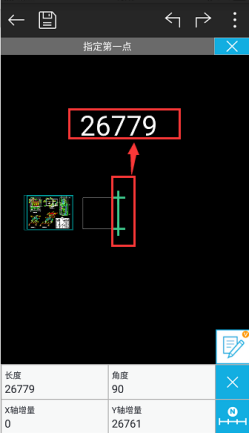

當關閉“測長度時忽略Z坐標”時，測量的結果就是空間兩點的距離。

以上就是CAD看圖王中測量空間兩點距離的具體操作步驟，操作很簡單，很方便我們?cè)诤藢?duì)圖紙的時候，可以快速幫我們確定圖紙上的數據是平面距離還是空間距離，很方便，對我們也很有用。

如果大家在以后的使用中會遇到測量空間兩點距離的情況，可以嘗試使用下CAD看圖王的設置測長度時忽略Z坐標的功能，真的很方便！希望今天的介紹會對大家以后的使用有所幫助！http://www.ledyichaoda.com/
