消防噴淋是現代建筑廣泛使用的消防方式，具有自動化、智能化的特點，所以辦公和居住場合大量的采用這種方式。從設計角度看，CAD設計過程中要布置大量的噴頭，同時這些噴頭的距離、密度又要符合不同等級的消防需要。

浩辰軟件提供了多種布置形式，可以快速繪制DWG圖紙，并且布置出符合要求的噴頭。本文介紹熟能生巧，浩辰CAD給排水噴頭的幾種布置形式。

矩形噴頭

包括“矩形布置”和“菱形布置”兩種布置方法。

注：對話框中管道標高均為連接噴頭管線的標高，噴頭比例，用于調整繪圖時噴頭的圖塊大小。

1）矩形布噴頭

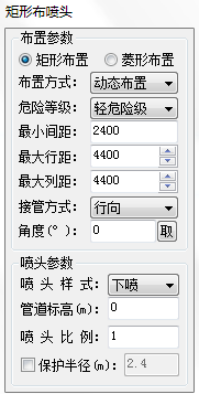

用戶運行【消防】菜單中的【矩形噴頭】命令，彈出如圖3-3-3對話框：

用戶可對布置形式、接管方式、噴頭形式、管道標高、噴頭比例等進行設置。布置形式包括“動態布置”、“行列布置”、“定距布置”三種布置方式。

A 動態布置

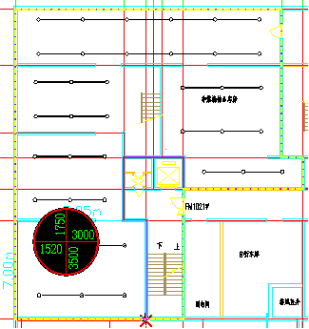

用戶在布置過程中可把一個不規則的房間劃分成幾個規則的矩形小房間（如圖3-3-4為一個防火分區），只需先后點取矩形房間的對角，便可實現噴頭的均勻布置。布置時可動態顯示噴頭距端墻以及相鄰噴頭的間距。

注：軟件布置的噴淋距端墻間距不小于600mm且不大于最大行（列）距的一半，相鄰兩噴頭的間距不小于2.4米是符合規范要求的，相鄰兩噴頭的最大行距與列距可由用戶根據危險等級輸入控制。

B 行列布置

用戶確定噴淋的行數和列數，點取房間對角，便可實現噴淋的均勻布置。在布置過程中，可動態顯示噴頭距端墻以及相鄰噴頭的間距，噴淋距端墻間距不小于600mm，相鄰噴淋的間距根據房間的大小及噴淋的行列數均勻分配。

C 定距布置

定距布置功能的一個主要用途在于僅設置單排噴淋頭的走道。在布置過程中，末尾噴頭與相鄰噴頭的間距有可能因為布置的房間而改變。

2) 菱形布置

菱形布置的具體操作同“矩形布置”

注：（1）用戶在切換到菱形布噴頭時，最大行距與列距跟著作了相應的改變，用戶也可根據危險等級輸入確定。

（2）菱形布置中如果有個別不能布置的情況出現，是因為按規范無法算出位置，此時請改用矩形布置。使用矩形布置亦然，但此種情況比較少見。

弧形噴頭

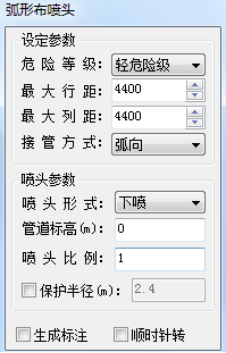

用戶運行【消防】菜單中的【弧形噴頭】命令，彈出如圖對話框：

用戶在弧形房間布置噴淋時（如圖為一個防火分區），只需點取弧形起點、弧形第二點、弧形終點，便可實現弧形噴頭的均勻布置，并且可自動生成噴頭間距標注。

注：（1）弧形布噴頭時軟件嚴格遵循規范，弧形中當噴頭間距小于2.4米時軟件會自動減少噴頭數量已達到規范要求。

（2）弧形布噴頭徑向連管時考慮到設計人員繪圖習慣不同，不對稱噴頭間不予連接管線。

任意噴頭

用戶運行【消防】菜單中的【任意噴頭】命令，在平面圖中任意布噴頭，布置過程中動態顯示噴頭間距。

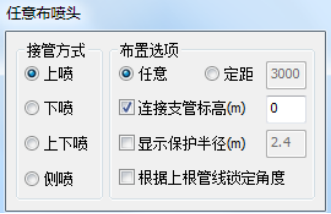

執行命令彈出如圖對話框：

用戶可對噴頭的形式、管道標高、噴頭比例和噴頭是否與管線連接進行設置。

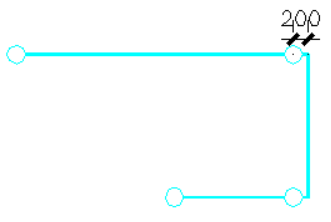

注：（1）在管線轉彎時軟件自動加一段200mm的短管方便用戶繪圖。

（2）對話框中管道標高均為連接噴頭管線的標高；噴頭比例，用于調整繪圖時噴頭圖塊大小。

直線噴頭

用戶運行【消防】菜單中的【直線噴頭】命令，用戶可沿直線均勻布置噴頭。

交點噴頭

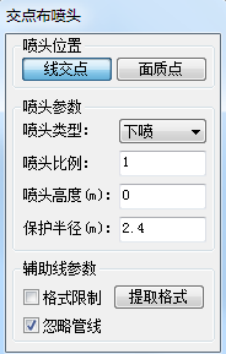

用戶運行【消防】菜單中的【交點噴頭】命令，彈出如圖對話框：

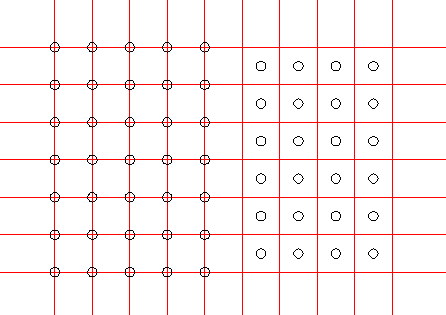

用戶框選輔助線即可實現在輔助線交點布置或在畫質點布置噴頭。

注：通過格式限定、提取格式可實現輔助線的篩選，點選忽略管線即可直接排出管線干擾，從而避免錯誤的噴頭布置。http://www.ledyichaoda.com
