既符合設計要求又具有美感，圖又符合CAD制圖規范，這是CAD給排水設計中上層功夫的體現。但手繪是一項麻煩的工作，很多設計人員都有些強迫癥，追求完美導致圖編輯的很辛苦。浩辰CAD給排水軟件中直接提供提取平面圖生成系統圖的功能，可謂是貼心小護士了。

本文介紹絲綢般的光滑，浩辰CAD給排水平面系統圖的功能介紹。

生成系統

用戶運行室內菜單中的【系統繪圖】-【生成系統】命令，可生成多系統單層或整樓的CAD系統圖,同時還可設定是否插入通氣帽和檢查口，是否生成樓層線、樓層標注和樓層標高等。

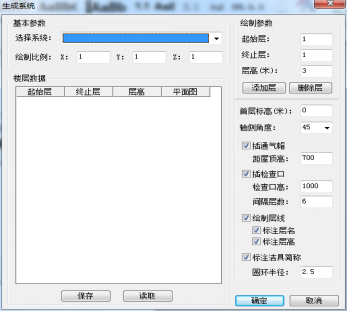

執行命令彈出如圖對話框：

1．添加樓層

用戶點擊【添加層】按鈕，可向樓層信息欄中添加樓層。例如，一個6層建筑，2~5層為標準層，頂層、首層各不相同。操作如下：

第一：執行“生成系統”命令，“起始層”與“終止層”欄中都顯示為1用戶直接點擊【添加】，即可添加首層，同時“起始層”與“終止層”的欄中都顯示為2；

第二：用戶把“終止層”中的數值改為5，點擊【添加】，即可添加標準層，同時“起始層”與“終止層”的欄中都顯示為6；

第三：用戶直接點擊【添加】，即可添加頂層。

注：要生成單層系統圖，用戶只需執行第一步，然后再進行平面提取即可，提取詳見下文。

2．確定系統

用戶可在左邊系統類型欄里勾選需要生成的系統類型,軟件可一次生成所勾選的所有系統。

3．提取平面信息并繪制

用戶在中間樓層信息欄里點擊各層【選擇圖形】下的按鈕,只要到平面圖中框選相應平面，點擊【確認】軟件便根據平面的布置情況生成系統圖，在平面圖中確定系統圖的位置即可。

注：

（1）造立管

用戶在提取平面信息時，只需點取要生成系統的立管和與其直接相連的管線即可。

（2）生成省略系統

 在提取信息時，省略層只需提取干管和與其直接相連的管線即可。

（3）用戶可生成立管偏移的系統。

（4）排水通氣帽與檢查口對規范的符合。（符合鑄鐵管規范隔層設置的要求）

（5）支持外部參照。http://www.ledyichaoda.com/
