怎樣在dwg圖紙中，繪制CAD管道線？

2019-04-01 11831 機械CAD

根據用戶給出DWG圖紙的管道內徑和壁厚，繪制CAD管道線。

在浩辰CAD機械軟件中調用【浩辰機械（M）】→【繪圖工具（D）】→【管道線（P）】或輸入“GMPIPELINE”命令，根據提示命令，進行如下操作。

提示： 請輸入管道內徑<10.0000000>：

操作： 輸入管道內徑，或者回車接受默認值。

提示： 請輸入管道厚度<>：

操作：輸入管道壁厚。

提示： 請輸入起點

操作： 拾取或直接輸入管道線起點。

提示： A 圓弧/<請輸入下一點>：

操作：

1.輸入點繪制管道線直線部分。

2.輸入 A。

提示： 請輸入圓弧終點

操作： 輸入圓弧終點，繪制管道線圓弧部分。

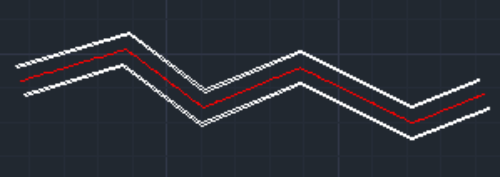

3.直接回車或者空輸入結束命令。繪制出如下圖所示的管道線。http://www.ledyichaoda.com
