如何用CAD軟件來進行繪制參數化孔圖形？

2019-04-16 8499 機械CAD

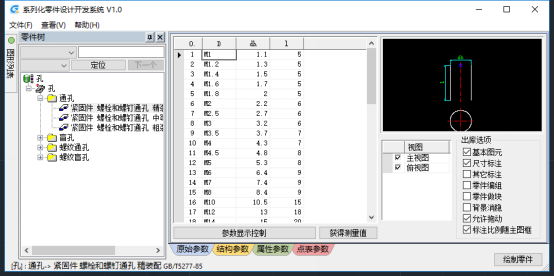

在浩辰CAD機械軟件中調用【浩辰機械（M）】→【構造工具（S）】→【參數化孔（C）】或輸入“(command "GM_SPART_OUTN""孔.ini")”命令，就可以彈出如下圖所示的對話框。

可以對GB/T5277-85,GB/T196-2003,GB/T7306.1 的三種孔國標圖形進行CAD參數化繪制。下面以通孔舉例說明繪制過程。

（1）選擇零件

在CAD零件庫結構樹中選擇欲出庫的零件。

（2）選擇參數和出庫選項

在選擇參數前可點取結構樹區域右上角的區域鎖定按鈕，使其更換。或直接用鼠標雙擊該零件。顯示出零件的全部參數信息。可以直接在單元格上面直接修改各參數，也可以點擊“獲取測量值”按鈕，切換到繪圖區域，進行點選獲得參數值。

（3）繪制

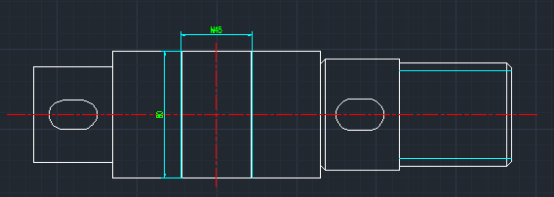

選擇好出庫各選項后，點擊“繪制零件”，在繪制區域點取目標位置，或根據提示進行翻轉旋轉等操作后進行零件繪制。如下圖所示。http://www.ledyichaoda.com/
