繪制一份CAD圖紙，都需要對零件編寫其技術要求，而這也是一份圖紙中關鍵的一部分，它決定了一個零件或是產品的制作工藝和品質。以往實設計師都是用多行文本工具來輸入技術要求，有時會遇到多份圖紙中會用到相同技術要求的情況，然后就會再從之前的圖紙中找出后，拷貝過來。有時一時記不住在哪張圖紙中，還要一份份的查閱，非常的麻煩。

現在，在浩辰CAD機械軟件的文字處理工具條中，提供了一些專業的常用的技術術語，供設計師們選擇、填加、生成，有效地簡化了設計師的操作步驟。如：

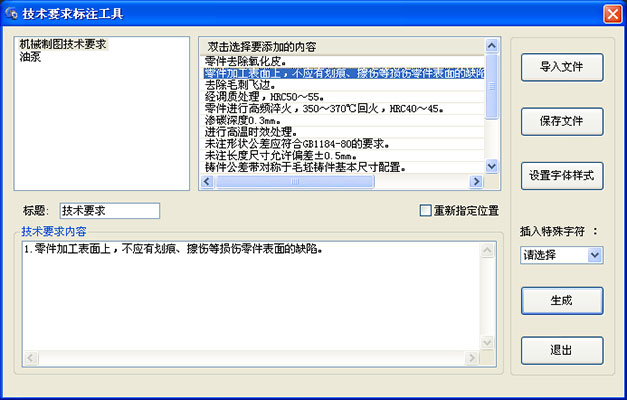

打開浩辰機械——文字處理——技術條件工具，雙擊選擇添加的內容，就會在下方空白處顯示相應的技術要求內容，點擊生成，就可在圖紙中快速插入。

如果還需增加要求，可雙擊文本，返回到編輯框，繼續添加后生成，軟件會自動更新。有時我們框選的放置范圍過大，技術要求的標題和內容位置不合適，我們可以雙擊文本，返回到編輯界面，勾選重新指定位置選項后，在繪圖區域框選一個適當的范圍即可。有的設計師會提出這樣一個疑問：我需要的技術要求在軟件中沒有怎么辦？不必著急，我們浩辰軟件已經替大家想到這個問題了，下面就為大家介紹怎樣在軟件中定制符合自己要求的內容，直接調用，一勞永逸。

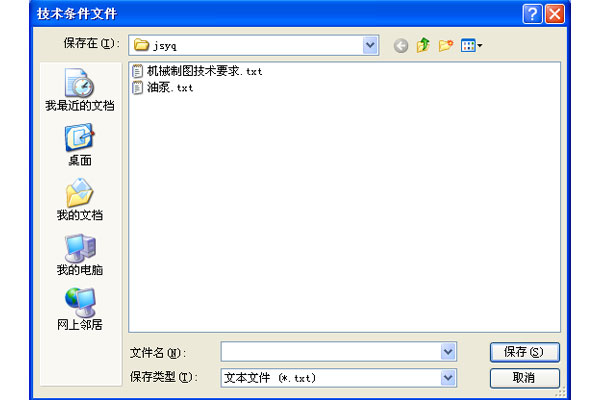

在上圖界面的技術要求內容空白處輸入相應的內容，然后點選保存文件，出現下圖一個文件保存對話框，輸入文件名保存之后，我們定制好的技術要求就添加到軟件中去了。在技術要求標注工具界面的左上角處，我們可以看到，在機械制圖技術要求下面，多了一個我們剛剛保存的文本文件名，點擊此文件名，就可在右側看到其相應的內容，操作同之前一樣。

設計師還可直接點選導入文件，選擇添加的文件名，就可將此文件中的內容全部導出，非常方便。

這時，大家可能還會提問：手動輸入技術要求太麻煩，想要直接從之前的文本中復制，可是在技術要求內容中不能復制怎么辦？這點也難不倒浩辰CAD機械2013版軟件，只需在安裝目錄下找到MCADSetting文件夾下的jsyq文件夾，點開此文件夾，就會看到本件本身存在的技術要求文本文件和我們剛剛添加的文件，在此文件下新建一個文本，復制上需要的內容即可，我們就可以在軟件中直接調用導出了。是不是非常的方便？但是在這有一點我們要注意的，在新建的文本中輸入的技術條件最好在每條之前不要帶序號，因為在導出文件的時候，軟件會自動為您標注序號。

以上介紹的實用小工具有沒有在平日做圖中幫助到您？我們希望，通過我們的不斷努力，真正讓您體驗到軟件的智能化和人性化的方面，幫助您提高作圖效率
