計算主要用來校驗CAD設計的系統是否滿足要求，是否合理又不浪費。噴淋是消防CAD設計的重要組成部分，也是保證能否撲滅火災的重要設施。圖紙繪制好后，特定條件下需要多大的管徑，噴淋之間間距是否合理。 這是一種比自動管徑更為精確的驗證。

浩辰CAD給排水中內置了舍維列夫和海澄.威廉兩種計算公式供選擇。本文介紹確認過眼神，就是浩辰CAD給排水中動力十足的CAD噴淋計算。

噴淋計算

軟件提供“經濟流速法”和“按規范表格計算”兩種計算方法。

用戶在平面圖中布置好噴淋和管線后，運行【計算】菜單中的【噴淋計算】命令，點取噴淋干管靠近立管的一端,再確定作用面積，軟件便根據經濟流速的方法得到計算結果：

用戶直接點擊【限定管徑復算】按鈕，軟件便按照規范中噴淋管徑的表格，進行流量和水頭損失的計算。

1．確定作用面積

浩辰給排水軟件提供了“框選矩形”和“手繪多邊形”兩種確定作用面積的方法。

（1）框選矩形

用戶可在噴淋的布置區域框選一矩形，框選的過程中矩形的面積數以動態的形式顯示，用戶可根據危險等級確定作用面積。

（2）手繪多邊形

用戶根據命令行的提示按“A”鍵進行手繪多邊形。

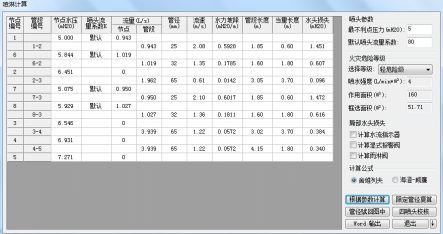

在計算結果的對話框中可修改壓力、流量系數,可以標出哪點是最不利點。在火災危險等級欄中,當選擇不同的危險等級軟件提示相應的噴水強度及作用面積。

2．計算及輸出

浩辰給排水軟件還根據用戶的設計習慣和設計要求提供了舍維列夫計算公式和海澄-威廉計算公式。

【根據參數計算】：用戶可重新設定噴頭參數,火災危險等級以及計算公式,點擊該按鈕便可進行重新計算。

當用戶改變某個管段的管徑后點擊【限定管徑復算】按鈕，便可進行重新計算。

【管徑賦回圖中】：點擊該按鈕便可把水力計算中所得到的所有管徑都賦到平面圖中。

【WORD輸出】：噴淋水力計算書以WORD形式輸出,輸出內容包括計算依據、計算參數、計算用到的所有公式、水力計算表以及計算結果等。

注：

（1）用戶在退出計算時點擊【退出】后面的小箭頭可選“退出并保留節點編號”便可實現所有的節點編號留在平面圖中，便于校核。

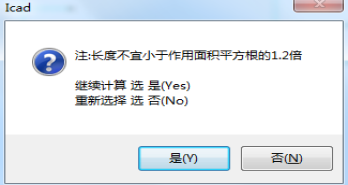

（2）在確定作用面積框選矩形時，其長邊與作用面積有一個1.2倍平方根的關系，當框選有誤時，軟件會提示：

（3）舍維列夫公式計算的水頭損失偏大，而海澄-威廉公式計算所得的水頭損失更接近于真實。建筑給排水規范中的水力計算部分已經修改為“海澄-威廉”計算公式。本軟件不但符合規范，還具有一定的前瞻性。如果規范修改，軟件不會耽誤用戶的計算和計算書的輸出工作。

（4）無論是按 “經濟流速法”計算還是“按規范表格計算”，軟件都提供修改管徑的功能。

（5）用戶可以在表格中修改單個或多個噴頭的K值。http://www.ledyichaoda.com/
