之前我們介紹了cad軟件中二維等軸測圖的設置和一些圖形的繪制方法，接下來我將繼續給大家介紹一下在二維等軸測圖中關于CAD文字輸入和尺寸標注的一些注意事項。我們先看下面的圖形。

由上圖我們可以看出，當在圖中輸入文字時，文字并沒有與我們所繪制的面平行，這樣在視覺效果上顯得很不美觀，也沒有了立體感。那么怎么才能將文字與所在的面平行，且看起來更富有立體感呢，接下來我們就學習一下。

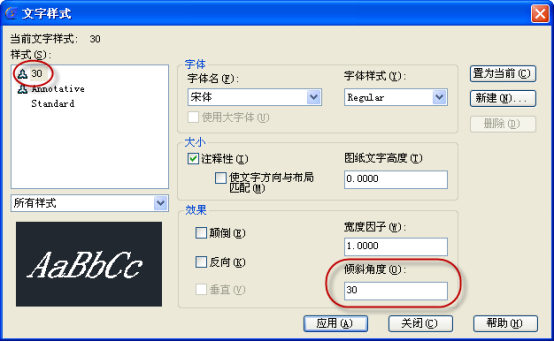

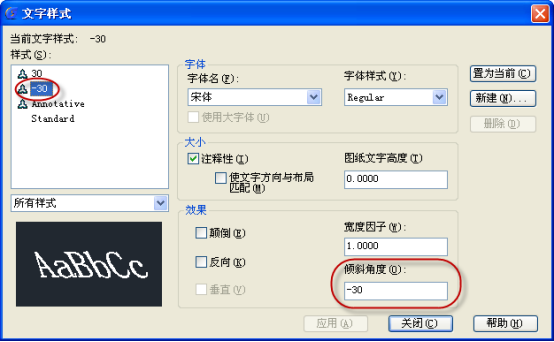

首先我們需要新建兩種傾斜角度的文字樣式，單擊菜單欄的“格式”——“文字樣式”——“新建”，我們可以新建以30和-30為樣式名稱的兩個文字樣式，并在相對應的文字樣式中設置其傾斜角度。

在二維等軸測圖中輸入文字，要想得到想要的效果，不單要將文字傾斜，而且還要將文字旋轉一定的角度，在傾斜角度中，常用的就是30°和-30°。同樣在旋轉角度中，也是30°和-30°角最為常用。我們以“左視圖”為例：

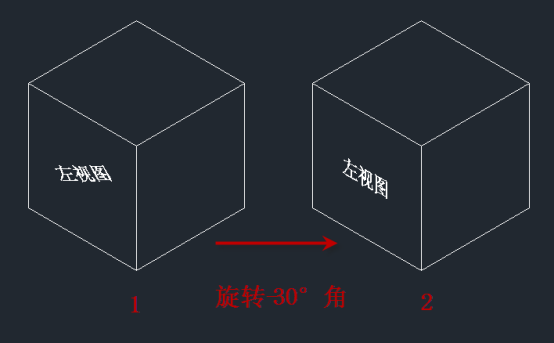

圖是在傾斜角為-30的文字樣式下輸出的文字形態，而當把它旋轉-30°后，得到的圖2就是我們想要的圖形。下面是一些我總結出來的規律，供大家參考：

a、在左軸測面上，文本需采用-30°傾斜角，同時旋轉-30°角。

b、在右軸測面上，文本需采用30°傾斜角，同時旋轉30°角。

c、在頂軸測面上，平行于X軸時，文本需采用-30°傾斜角，旋轉角為30°；平行于Y軸時需采用30°傾斜角，旋轉角為-30。

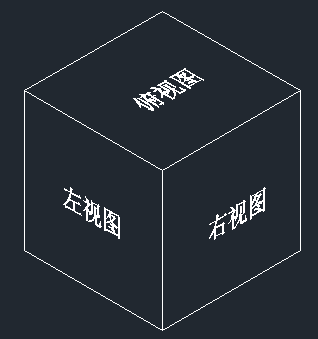

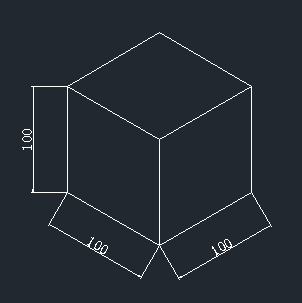

大家可以自己試試，將其他面的文字對齊。關于等軸測圖中的文字輸入，就先介紹到這里。下面我們在看一下在等軸測圖中是如何對標注樣式進行修改的。我們先看一下通常情況下的標注形態。

我們可以看到雖然圖中的尺寸可以準確無誤的標注出來，可是看起來很不舒服。這就需要我們對標注樣式進行一些修改，以達到我們想要的效果。在這里要提一下的是，在等軸測圖中，直線的標注只能用“CAD對齊標注”。我們先看下圖所示：

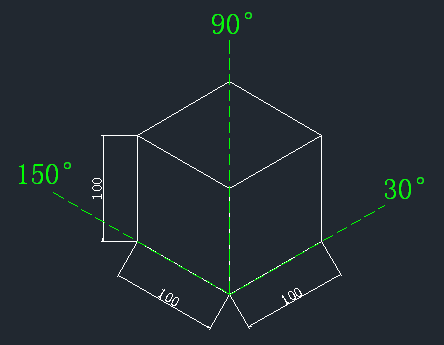

 圖中加了三條輔助線，以幫助我們更直觀的了解標注的修改。首先，要想得到想要的標注效果，我們就要對標注進行傾斜，而傾斜的角度就以三條輔助線為基準。比如要把左下角距離為100的標注與輔助線90°方向?qū)R，那么我們就要將標注傾斜90°。

操作步驟：

1、單擊“標注”——“傾斜”——選擇所要傾斜的標注對象——指定傾斜角（90°）。http://www.ledyichaoda.com/

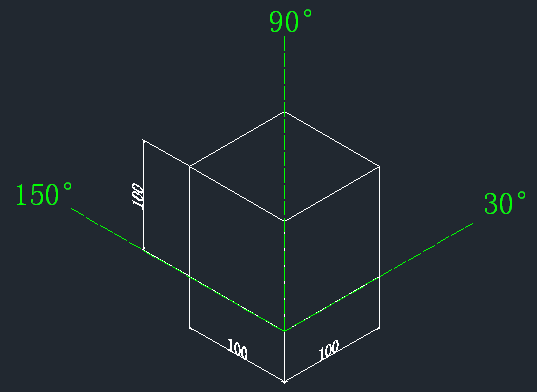

2、當傾斜完成之后，我們還需要對標注文字進行傾斜。這時又用到我們上面所設置的30°和-30°的兩個文字樣式。選中我們要修改的標注文字，在文字樣式快速選項欄中選-30°的文字樣式，這樣就得到了我們想要的效果：

我們可以對其他的標注進行修改，需要提一下的是：標注文字的傾斜角度只有30°和-30°兩種。在不同方向上的標注文字，我們可以自己試試，具體應該使用哪種傾斜角度。

下面我們在介紹一下等軸測圖中的圓是如何標注半徑和直徑的。因為在等軸測圖中圓是通過橢圓下的等軸測圓進行繪制的，所以在標注半徑或者直徑的時候系統會提示所選對象不是圓弧或圓。那么在標注圓的時候我們就要用到對齊標注的命令。

我們看一下具體操作：

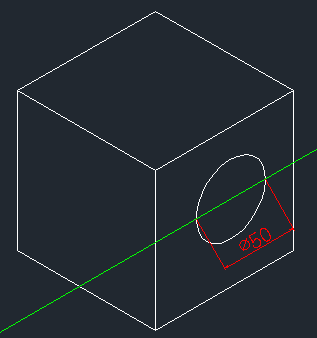

過圓心畫一條構造線。

利用“對齊標注”命令標注出圓的直徑尺寸。

雙擊標注文字，對文字進行修改，在數值的前面加上直徑符號（%%C）。

這樣圓的直徑就被我們標注出來了，如果大家對這種標注方式不太習慣，也可以使用引線標注（LE），然后自己輸入所需要的數值。目前，在等軸測圖中對圓的標注就這兩種方式，大家可以多多練習。對于CAD中關于等軸測的知識，就介紹到這里。
